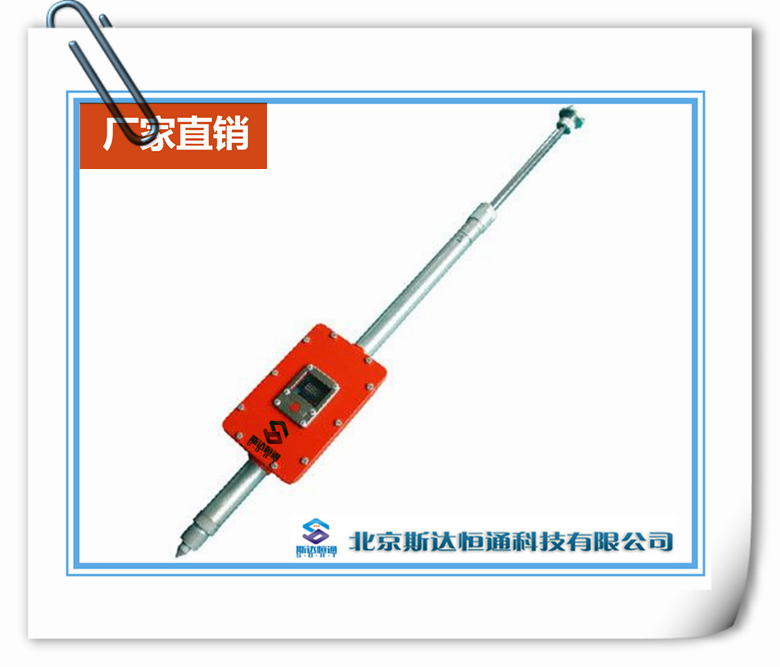

KY-82型顶板动态仪

  • 这真不是您需要的产品?
  • 品  牌:
  • 斯达恒通
  • 主要规格:
  • KY-82型顶板动态仪
  • 用  途:
    • 产品名称:KY-82型顶板动态仪 产品品牌:斯达恒通 售后专线:13260072458 产品介绍:KY-82型顶板动态仪是北京斯达恒通科技有限公司主营产品,一种普及型、机械式、高灵敏度、大量程位移计,用于测量岩层位移变化情况,测量顶底板移近量、下沉量、移近速度,进行采场来压预测,检测支撑压力高峰位值,是研究顶板活动规律、支撑压力分布和转移以及进行采场来压预报的常用仪器。是煤矿工作面矿压“三量”观测必选仪器之一。 一、主要技术指标 (1) 测定范围:0~200 mm; (2) 最小读数值:0. 2mm; (3)粗读全量程200mm之误差小于1% (4)仪器使用高度:1~3.5 m 二.、用途 1、测定采场顶板下沉速度累计下沉量,与测压工作同时进行观测,可以绘制反应顶板特性的P-△L曲线见(图一)。 2.测定采场坚硬顶板断裂情况见(图二),Ⅰ、Ⅱ、Ⅲ台仪器测定顶板下沉速度。Ⅰ、Ⅱ、Ⅲ台仪器置于采场下部巷道内,出现下列情况坚硬顶板断裂:Ⅰ号仪器下沉速度先快突慢,Ⅱ号仪器下沉速度先慢突快,Ⅲ号仪器下沉速度先慢突快。 三、结构 仪器主要部件是齿条、齿轮、指针、微读数刻线盘、粗读数指针(玻璃管的游标)、粗读数刻度套管、顶尖、压杆及接长杆组成。使用时动态仪安装在顶底板之间,依靠压力弹簧的弹力站立。粗读数从刻度套管上读出,每小格1mm;微读数从刻度盘上读出,刻度盘上每小格为0. 2mm,共330个小格,,读数时,刻度套管的读数加上微读数刻度盘上每个大格直间的变化数值为实际读数;如刻度套管的读数为实际读数,精度就是加上微读数刻度盘上指针指向“1”位到下一个“1”之间的数值。 四、基点的设置与仪器的安装 测量顶底板移近量和移近速度时,必须在顶底板中安设牢固的基点,这是观测成败的关键。基点的安设方法是:先用钻在顶底打眼,眼深200mm~300mm,顶底板上每一对基点的连线应与顶底板垂直,在孔眼内楔入事先准备的长150mm~200mm的木桩,外露端钉入一个铁钉,钉尾即作为观测基点。基点最好在煤壁处开始设置,特别是综采面基点必须设在煤壁处,且位于两架之间的缝隙。如果顶板破碎时,应先将浮矸挑掉,再打眼设点,并适当加大眼深和木桩长度。若采高较大时,可用铁锤将400mm~600mm长的六棱钎打入顶板作基点。当顶板坚硬稳定时,顶板基点也可用油漆或水玻璃等标明,但底板基点仍按上述方法安设。 观测期间,当顶底板移近量基点被破坏、丢失或被支架遮盖时,必须及时补设。基点安设完毕后,应将观测仪器及时安装在顶底板基点上。仪器安装、使用及回撤时应注意以下事项: (1) 根据采高,先将选配好接长杆的测杆或动态仪底部尖端对准底板基点,然后手握活杆压缩弹簧,竖直并缓慢松开活杆,将仪器安装在顶、底板基点之间。 (2) 若采高大于2m时,应用铁丝将仪器绑固在两棵支柱之间,以防碰倒摔坏。 (3) 拆卸仪器时,应手握活杆下压,取下动态仪后缓慢松开活杆。切勿突然松手,以防弹簧将指针、齿轮、齿条损坏。 (4) 仪器本身具有一定的防锈能力,但井下淋水往往具有一定的腐蚀性,故使用一段时间后,视其情况拿到地面用机油清洗,并涂适量黄油进行保养,确保各部件运转灵活,以延长使用寿命。 五、顶底板移近速度观测 观测顶底板移近速度时,每隔6小时、3小时、2小时、30分钟读一次数,数据记录记入表内。根据测得的移近量,算出移近速度。测定无工序和割煤、移架工序影响时,把测点设在距煤壁不同距离的架间空隙处。测定工序对顶底板移近量影响范围时,观测是自距割煤或移架地点30米处开始,至割煤或移架过测点30米顶板稳定后结束。观测时,要将割煤或移架的进度每隔1~2米或1~2架的位置和时间同时记入表3。 表3 顶底板移近速度观测记录表 工作面编号 支架编号 工序 日期 记录者 观测时间 测点距煤壁距离(米) 顶底板移近量读数(毫米) 顶底板移近量(毫米) 移近速度(毫米/时) 测点至工序进行处距离(米) 备注 时 分 单位:北京斯达恒通科技有限公司 地址:北京市大兴区亦庄开发区522号1-523 电话:010-56215212 传真:010-56138816 E-mail:1650252123@qq.com 网址: http://www.bjsdyb.com
