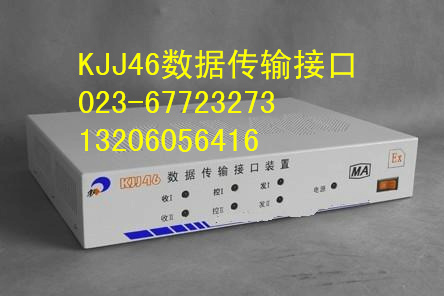

- KJJ46数据通讯接口重庆山兰机电设备有限公司现货供应
厂家直销,质量有保障.
咨询热线：13206056416 13508370510
在线客服：QQ:2050469717 QQ:2496269117
电话传真：02367723273
售后服务：我公司产品实行行业三包，有效期内免费维修，指导安装调试。欢迎来电咨询。
一,概述
KJJ46数据通讯接口专门用于KJ90型煤矿安全监控系统地面中心站与井下分站间的数据传输，它是KJ90系统的传输枢纽，转换和发送来自地面中心站内的监控主机和井下分站的各种控制指令及监测信号，并控制数据流量。接口连接井下的通讯电缆不仅采取了安全栅隔离，而且还设计了限流、限压、防雷的保护措施。KJJ46数据通讯接口具有实现本安与非本安之间的隔离功能，RS232信号与RS485或DPSK信号转换功能，以及电源、传输信号上行、下行指示的功能。
二,主要技术指标：
1)性能(输入电源)
输入交流电压：220V
电源波动范围：90～110%
电源频率：48～52Hz
电源电压失真：总的谐波分量应≤10%
2)传输介质(通讯接口的传输介质为煤矿用聚乙烯绝缘聚氯乙烯护套通信软电缆。)
电缆型号：MHYVRP1×2
线缆直流电阻：≤12.8Ω/km
线缆分布电容：≤0.06μF/km
线缆分布电感：≤0.8mH/km
3)通讯接口到分站最大传输距离：≤25km
4)通讯接口的传输速率为：1.2/2.4kbps
5)本安电路输出
RS485通讯时直流最大工作电压直流幅值≤5V，直流最大工作电流幅值≤150mA
DPSK通讯时直流最大工作电压直流幅值≤7V，直流最大工作电流幅值≤150mA
