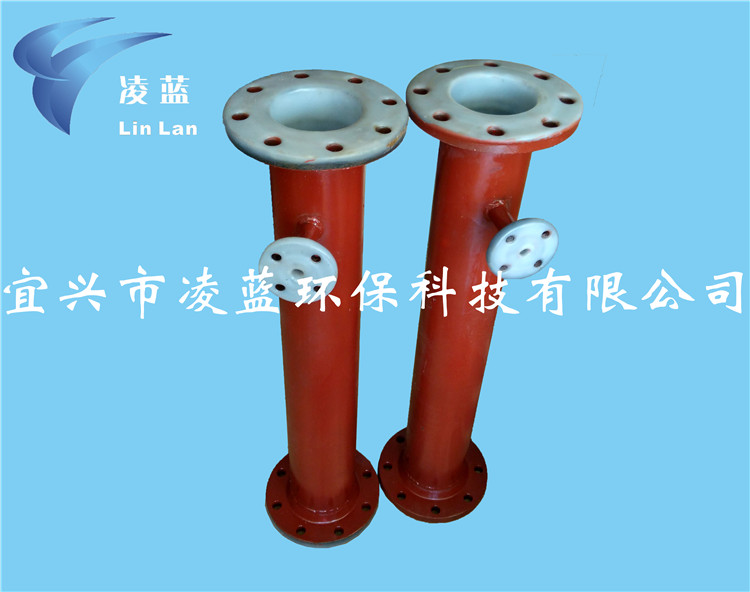

碳钢衬塑管道混合器
- 用 途：
- 管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧及酸碱中和、气水混合等方面都非常有效，是处理水与各种药剂实现瞬间混合的理想设备
- 构造和作用
管道混合器一般由节组成(也可根据混合介质的性能拉加节数)。每节混合器一个80。扭曲的固定螺旋叶片，分左旋和右旋二种，相邻二节中的螺旋叶片旋转方面相反，并相错90。，为便于安装螺旋叶片，简体做成二个半圆形，两端均用法兰连接。
混合器的螺旋叶片不动，仅是被混合器的物料或介质的运动。流体通过它除产生降压外，不用外能源。主要是流动分割、径向混合、反向旋转、二种介质不断激烈掺混扩散，达到混合目的。
适用范围
A、城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用。
B、城市生活污水和工业废水处理投加各种混凝剂、助凝剂进行混合作用。
C、给水排水、环境保护工程中汽、水混合和投加臭氧……等药剂进行消毒处理。
D、工业废水进行酸碱中和混合作用。
E、几种工业废水进行混合均化处理。
主要设计数据
A、混合器管径按经济流速进行选择，一般按0.9-1.2米/秒计算；管径大于500毫米的最大流速可达1.5米／秒
计算。有条件时。将管径放大50-1 00毫米，以便减少水头损失。
B、混合器节数基本组合按三节考虑，水头损失约0.4-0.8米，也可根据混合介质的情况增减节数。
C、混合器管内水压按1.0公斤／厘米。考虑。也可根据实际压力进行设备加工。
D、混合器安装尺寸和外形见图表。
材质：
玻璃钢，不锈钢，碳钢衬塑，UPVC
序 号 管 径 支 管 口 径 总长L(mm)
1 DN40 DN25 500
2 DN50 DN25 550
3 DN65 DN25 600
4 DN80 DN25 650
5 DNl00 DN25 700
6 DNl25 DN25 850
7 DNl50 DN25 1000
8 DN200 DN25 1200
9 DN250 DN25 1200
10 DN300 DN25 1300
11 DN350 DN25 1350
12 DN400 DN25 1500
13 DN500 DN40 2200
14 DN600 DN40 2800
