- 4D超高清全智能孔内电视(GD3Q-GA型)采用先进的图像采集与处理技术,系统高度集成,内存大。本系统的测试窗口为360°(全孔观测),对所有的观察物都能全方位,全柱面的观测.(垂直孔\水平孔\斜孔\俯、仰角孔)。并突破了以前的钻孔电视在水平孔和斜孔中对有关地质参数观测定量难的这一技术难题。系统的实现了全孔视频图象实时展开与拼接。
一:仪器主要硬件及软件功能介绍
4D超高清全智能孔内电视是一部超高清的孔内电视,仪器的稳定性好,图像清晰真实,测速快,是常规仪器的3-5倍,还能还原成岩心实物图。

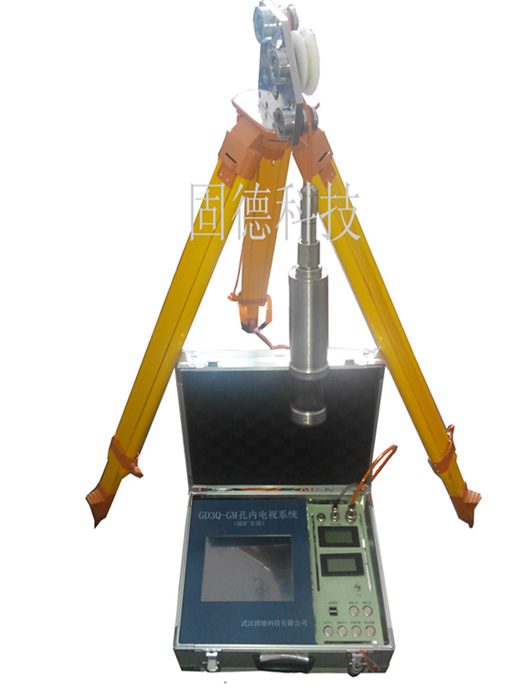

1、(GD3Q-GA) 4D超高清全智能孔内电视,采用一体机结构设计。
2、高清探头:探头采用的是1300万数字摄像头,能非常清楚的分辨图像的细节。
3、方位准确:方位精度±1-3度。
4、全自动绞车:全自动绞车可收可放,速度可以自由设定,改变了以前人工操作,下放速度不均匀,造成图像时好时坏的现象。
5、超细抗拉电缆:01-D5号电缆是孔内电视的专用电缆。电缆的直径仅5mm,100米重2.6公斤。抗拉性强,信号传输快,是目前国内孔内电视中最细的电缆,比其他厂家的电缆的重量减轻75%,最方便运输和现场使用。
6、一机多用:
•既能测量浅孔,也能测量1500米以内的深孔;
•既能测量垂直孔,也能测量斜孔、平面孔、朝天孔。解决了其它厂家单机单用,不能通用,仪器只能测量垂直孔或斜孔的使用局限性。
7、速度快,效率高。每分钟测速5-20米。
8、软件功能齐全,而且人性化。
•资料齐全:只要孔内观测结束,用户所需要的孔内资料随机生成。
•资料编辑整理快速方便:无论你想要孔内的什么资料,只要根据你的需要点击一下鼠标,所需要的资料就会自己生成。
•资料编辑格式多样化:既可用文字说明,也可用表格说明,只要点击一下鼠标,所需要的资料就会自己生成。例如:如果你想要知道孔内同一厚度、同一走向的裂缝有多少个,分别在那些部位,只要点击一下鼠标,就会自动生成一个列表,让你一目了然。
9、图像显示:
•集成高效图像处理算法,自动角度和深度校正,自动提取剖面图,全景视频图像和平面展开图像实时呈现,图像清晰逼真。
•有全程摄影录像回放功能
•图像可以在任意角度直观的,浏览孔内任意部位的真实产状。
•可实现完整的电子岩心,取代传统的钻孔岩心。
•可还原成1:1的真实实物图。
•浏览方便,图像可以随时浏览任意方位、任意比例、任意孔段的圆柱图和平面展开图,也可还原成孔内实际岩心图。
10、专业化的图像格式:“XXG”格式,可以完整的保留钻孔和操作人员的所有信息,做到不缺失、不遗漏。
11、性能稳定:仪器的设计合理,整个仪器组件很少,仅是其他厂家同类产品的二分之一,所以故障少,仪器性能稳定。
12、操作简单、傻瓜式操作。整个仪器的操作步骤只需要点击几下按钮。工程人员只需要简单培训,即可熟练操作。
二.应用范围
石油、岩土工程、煤炭勘测、矿质工程、工程地质、水文工程、工程物探等钻孔孔内观测与检测分析。如地层岩性、岩石结构、断层、裂隙、夹层、岩溶等,
u 岩土工程;观测孔内的结构图,如破碎带的位置、厚度,各种裂隙的厚度、走向等,同时编录地质柱状图。
u 用于矿产地质:观测矿体矿脉厚度、倾向和倾角,钻孔自身的倾向和倾角。
u 用于煤矿等矿山:观测和定量分析煤层等矿体走向、厚度、倾向、倾角、层内夹矸及与顶板岩层的离层裂缝程度等。
u 用于混凝土:观察混凝土内空洞、裂隙、离析等缺陷的位置及程度。
u 用于桩基:观测管桩内的各种异常和缺陷,定量分析接头质量及破碎、断裂、裂隙的长度、宽度及走向等。
u 用于地下管道:观察管道内容物,定量分析管道裂隙及破碎,断裂位置、长度及走向等。
u 用于水井维修:检测井壁的裂隙、错位、井下落物、滤水管孔堵塞及流砂位置等情况。
三:主要技术参数
探头(摄像头):彩色低照度摄像头 :在大孔中也有清晰图像
CCD像素数: 1300万 :保证图像清晰度
实用孔径:直径25-500mm :孔径最大可以到500mm
图象数据:xxg文件格式
软件适用环境:Windows :适用所有计算机
探头外径(mm):Φ20,Φ32,Φ52,Φ68,Φ130
图像垂直分辨率:0.1mm :还原深度准确
深度计数精度:0.01mm :深度计量准确
时间定时器: 0.05ms :保证所有系统的同步性
测斜精度:±0.1° :保证角度准确
推荐测试速度:5~15m/min :工作效率的保证
最大测量孔深:1500m
电源系统:内置可充电高能锂电池,最大可工作8小时,也可外接电源或12V蓄电池。
