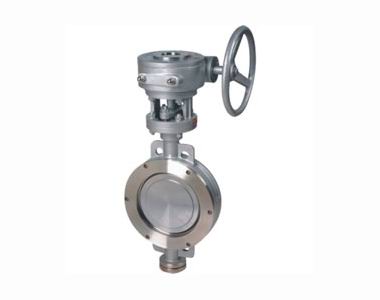

进口不锈钢硬密封蝶阀
- 用 途：
- 本蝶阀适用于食品．医药．石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上作调节流量和截断流体最佳装置。
- 结构形式： 垂直板式 阀体材质： 碳钢
标准： 美标 品牌： 美国威盾
驱动方式： 其他 适用介质： 各种高腐蚀化学介质
连接形式： 对夹 工作温度： 常温
用途： 调节 压力环境： 常压
流动方向： 双向 零部件及配件： 手轮
类型(通道位置)： 二通式 型号： VTON
产品主要特点：
进口不锈钢硬密封蝶阀
产品名称： 进口不锈钢硬密封蝶阀 产品型号： VTON
驱动方式： 电动、气动、液动、电液动 连接形式： 对夹式、法兰式
结构形式： 软密封、硬密封 密封结构：
压力范围： 01.6-100MPA 公称通径： DN40mm-DN1200mm
常用材质： 不锈钢（304、316、316L）、铸钢 技术咨询：
美国威盾VTON品牌：进口不锈钢硬密封蝶阀主要性能特点：
1．结构独特、型小轻便、操作灵活、省力、方便；
2．密封可靠，可达到气密封无泄漏；
3．流量特性趋于直线调节性有最佳；
4．采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命；
5．应用范围广。如：可用于水、蒸气、油品、空气、煤气等介质。
6．适用不同温度及6.4MPa以下的压力等级，耐腐蚀等各种介质管线。
进口不锈钢硬密封蝶阀用途 ：
本蝶阀适用于食品．医药．石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上作调节流量和截断流体最佳装置。
主要连接及外形尺寸
公称通径
DN 结构长度L 外形尺寸（参考值） 连接（标准值） 参考
重量Dt343H
H Dt343H PN0.6MPa PN1.0MPa
mm inch 短 长 H1 A1 B1 D D1 z- d D D1 z- d
50 2 108 150 112 350 180 200 140 110 4-14 165 125 4-18 17
65 5/2 112 170 115 370 180 200 160 130 4-14 185 145 4-18 20
80 3 114 180 120 380 180 200 190 150 4-18 200 160 8-18 23
100 4 127 190 138 420 180 200 210 170 4-18 220 180 8-18 25
125 5 140 200 164 460 180 200 240 200 8-18 250 210 8-18 40
150 6 140 210 175 555 270 280 165 225 8-18 285 240 8-22 47
200 8 152 230 208 605 270 280 320 280 8-18 340 295 8-22 60
250 10 165 250 243 680 270 280 375 335 12-18 395 350 12-22 95
300 12 178 270 283 800 380 420 440 395 12-22 445 400 12-22 124
350 14 190 290 310 835 380 420 490 445 12-22 505 460 16-22 181
400 16 216 310 340 915 450 470 540 495 16-22 565 515 16-26 260
450 18 222 330 380 960 480 490 595 550 16-22 615 565 20-26 338
500 20 229 350 410 1020 480 490 645 600 20-22 670 620 20-26 360
600 24 267 390 470 1225 480 660 755 705 20-26 780 725 20-30 540
700 28 292 430 550 1355 640 660 860 810 24-26 895 840 24-30 580
800 32 318 470 640 1470 640 660 975 920 24-30 1015 950 24-33 845
900 36 330 510 710 1545 750 860 1075 1020 24-30 1115 1050 28-33 1050
1000 40 410 550 770 1795 850 860 1175 1120 28-30 1230 1160 28-36 1500
1200 48 470 630 890 1965 850 900 1405 1340 32-33 1455 1380 32-39 2000
