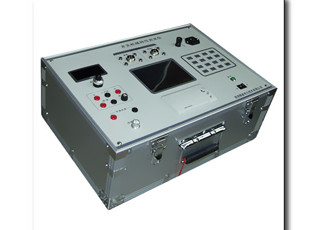

RF220开关机械特性测试仪

产品综合特点：

该产品可同时测试最多6个断口开关。可完成本机测试，即通过本机的键盘操作，LCD显示屏显示测试曲线，可保存15条测试记录，测试结果可即时打印出结果。真正实现在完全满足IEC新标准要求下制作的便携式仪器。

综合功能：

• 精确的采样技术，采样频率40KHz，幅值精度16位。
• 本仪器具备彩色LCD显示功能，能在测量现场显示控制过程和测量结果，并打印结果。
• 仪器操作方便，具有自动测试功能，完成普通的单合、单分测试仅需按一下测试按钮，即可以完成测试和结果显示过程。
• 仪器自动识别合、分闸，防止用户错误操作。
• 能够实现开关单分、单合、合分、分－θ－合分、分－θ－合分－t－合分、合分－t－合分六种测试。
• 测量时可以选择不安装传感器，而使用辅助触点进行粗测。
• 可以选择将传感器安装在断口1或断口2中A、B、C三相中的任意一相，灵活设置。
• 既可以用位移传感器进行测量，也选择角位移传感器测量。
• 测试的控制方式包含内控、外控、手力合分三种方式。
• 能准确测试出分、合闸线圈的电流峰值以及变化曲线。
• 可以根据“占总行程百分比”、“占开距的百分比”、“时间”、“行程”四种定义方式分别定义触头运动速度，满足各种速度测试要求。
• 能直接精确测量触头开距。
• 能测量并显示端口波形、反弹幅值、弹跳、超程、过冲等。
• 可测试不同期、分、合闸速度、时间等断路器机械特性参数，兼顾旧标准要求测试的项目，同时涵盖了新标准要求测试项目。

主要技术参数：

• 电源：AC 220V±10％   50Hz
• 工作温度：－10～60℃
• 内置直流电源最大输出电流：10A           可调电压范围：25～300V
• 允许外接电源：0～10A（注：当电流大于10A时需外加交流接触器）
• 时间－行程特性曲线采样频率：40KHz      采样分辨率：16位
• 时间分辨率：0.025ms
• 合（分）闸时间测量范围：0～999.9ms     合（分）闸不同期测量范围：0～99.99ms
• 速度测量范围：0～15m/s                 分辨率：0.0023 m/s
• 平均速度测量范围：0～15m/s
• 开距测量范围：0～999.99mm
• 线圈电流波形采样频率：10KHz           采样精度：≤0.1％
• 线圈电流测试范围：0～15A（标配）
• 根据客户的要求可以定制测量范围0～300A
