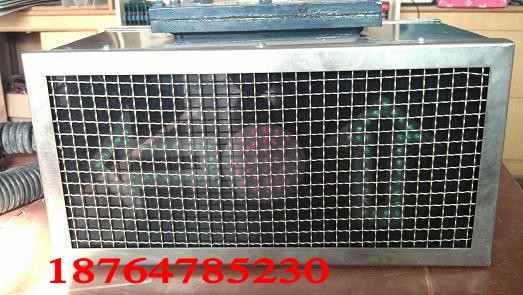

KXH127C矿用隔爆兼本安型岔位指示器厂家精品全面热购

  • 这真不是您需要的产品?
  • 品  牌:
  • 顺达
  • 主要规格:
  • KXH127C矿用隔爆兼本安型岔位指示器
  • 用  途:
  • KXH127C矿用隔爆兼本安型岔位指示器(以下简称岔位指示器),为矿用隔爆兼本质安全型,适用于煤矿井下有瓦斯及煤尘爆炸危险的轨道线路道岔,配接轨道传感器后,工作状态根据轨道道岔位置,发出语言提示和光显信号,作为道岔位置指示,警示行人或车辆避免事故发生
    • KXH127C矿用隔爆兼本安型岔位指示器 我公司业务遍布全国各地,在各个地区都有销售网点,生产的产品型号齐全,证书齐全、资质齐全全部按照国家标准生产,质量“三包”服务周到,顾客订货会签订法律合同,我们还有专业的售后服务,服务人员上门服务,欢迎您来选购! 1.1 产品特点 KXH127C矿用隔爆兼本安型岔位指示器(以下简称岔位指示器),为矿用隔爆兼本质安全型,适用于煤矿井下有瓦斯及煤尘爆炸危险的轨道线路道岔,配接轨道传感器后,工作状态根据轨道道岔位置,发出语言提示和光显信号,作为道岔位置指示,警示行人或车辆避免事故发生。本产品主回路为隔爆电路,灯光显示和语言报警喇叭为本安回路。 1.2防爆型式、防爆标志 防爆型式:矿用隔爆兼本质安全型 防爆标志:Exd[ib]I 1.3本产品执行标准 GB3836.1-2000 爆炸性气体环境用电气设备 第1部分: 通用要求 GB3836.2-2000 爆炸性气体环境用电气设备 第2部分: 隔爆型“d” GB3836.4-2000 爆炸性气体环境用电气设备 第4部分: 本质安全型“i” MT287-1992 煤矿信号设备通用技术条件 Q/HRJD03—2009 KXH127C矿用隔爆兼本安型岔位指示器 1.4产品型号及其含义: KX H 127 C ——— 岔位; ————— 额定工作电压(V); ——————- 信号指示; ———————— 矿用信号设备; 1.5基本参数 1)额定工作电压:AC 127V 2) 电压适应能力:75%—110% 3) 额定工作电流:AC 0.10A 4)本安参数 a. Uo: DC 12V,Io: 155mA,Co: 0.1uf, Lo: 0.1mH b. 指示灯:开路电压DC16V,Io: 155mA。喇叭:开路电压AC5.5V,短路电流910.00 mA。 c.传感器:电源DC12V 输出:NPN晶体管e极输出 5)过流保护动作值为155 mA,短路电流稳定值≤155mA。 6) 本产品通过电缆线与交流127V动力线相连接,电缆采用3×1.5mm² 矿用电缆,电缆连接长度为5m,分布电容≤0.1uF/km,分布电感≤1mH/km。 7)语音报警声级强度:≥85dB(A) 8) 光信号应在黑暗中20m处清晰可见。 9) 长期工作制。 1.6使用条件 岔位指示器在下列条件下应能正常工作: a)海拔高度不超过2000m(80~110)Kpa; b)环境温度:0℃~+40℃; c)平均相对湿度:不大于95%(+25℃); d)煤矿井下有甲烷、煤尘爆炸性气体混合物,但无破坏绝缘的腐蚀性气体的场合; e)无显著振动和冲击的环境。 2 外形尺寸及重量 外形尺寸:600mm×200mm×250mm 重量:15.5kg 3 结构特征 岔位指示器为隔爆兼本质安全型设计,由隔爆腔、本安腔、电源板、主机板、显示板、防水喇叭构成。隔爆腔与本安腔通过隔爆型组合接线端子连接,壳体两侧为两个进线装置,一个与隔爆腔相连,一个与本质安全腔相连。内腔为隔爆腔,内装有主电路板及接线端子。外腔为本安腔,装有防水喇叭、显示板。 4 工作原理 岔位指示器主要有三部分组成,主电路部分、语音电路部分和显示部分组成。信号输出分为语音信号和光显信号。岔位指示器的光信号由红绿双色发光二极管组成,排列成圆环和箭头形状。 本质安全采用双重过流过压保护。 岔位指示器额定工作电压为AC127V,经变压器降压整流后给主电路板提供各部分工作电压,信号输入为控制器或外接位置传感器配接后,当道岔位置到达左侧与传感器CHGQ1接触时,继电器J2吸合,直行指示符号↑(绿灯)亮;当道岔位置到达右侧与传感器CHGQ2接触时,继电器J1吸合,支行指示符号→(绿灯)亮;左右均未到位,故障指示符号○(红灯)亮,同时语音芯片工作,发出“道岔不到位,请停车检查”的语音警示,提醒工作人员检查处理。原理框图见图一 直行指示 传感器1 隔爆腔 圆形指示 传感器2 主电路 支行指示 AC127V 扬声器 联系人:郑飞 电话 :18764785230 QQ :1463884337
