- TB02-BB8D热保护器，TB02-BB8D温控开关，TB02-BB8D温度开关，TB02-BB8D温控器，TB02-BB8D温度保护器，TB02-BB8D温度控制器
1 产品说明：
温控开关TB02-BB8D,-30～125℃硅胶线产品导线为高质硅胶线，适合高温工作环境。
2 产品用途
TB02 型热保护器具有体积小、外壳绝缘、动作灵敏、寿命长等特点，广泛适用于电池组、分马力电机、电热器具、荧光灯镇流器、变压器、汽车马达、集成电路及一般电气设备的过热过流双重保护作用。
性能
3.1 额定电流
4A/DC12V、3A/DC24V、3A/AC115V、2A/AC250V
3.2 断开温度：30℃～155℃ 复位温度20℃～110℃(详见图纸)。
3.3 抗拉力试验:产品的引线端应能承受大于或等于20N拉力,导线无断裂、滑出。
3.4 绝缘电压:a.产品在断开时的引线之间应能承受AC660V,历时1min而无击穿闪络现象;
b.产品引线与绝缘外壳之间能承受AC1800V,历时1S而无击穿闪络现象;
3.5 绝缘电阻:在正常条件下,引线与绝缘外壳之间的绝缘电阻在100MΩ以上。(所用表计为DC500V兆欧表)
3.6 接触电阻:产品的接触电阻应不大于50mΩ。
3.7 耐高温试验:a.产品置于高于额定动作温度20℃的空气环境中保持96h;
b.5 分钟极限温度为180℃
3.8 耐低温试验:产品置于-40℃空气环境中保持96h。
3.9 抗振试验: 热保护器应能承受振幅1.5mm,频率变化10～55Hz，扫描变化周期3～5 次/min，振动方向
X、Y、Z，每个方向各连续振动2h。
3.10 跌落试验:产品自0.7m 高度自由落下1 次，动作/复位温度无明显漂移。
3.11 抗压试验:产品应能承受100N 静压力1min。
3.7,3.8,3.9,3.10,3.11 项试验后应满足下列条件:
a.断开温度变化应在初期值的+7℃以内;
b.接触电阻应在100mΩ以下;
c.外形应无明显变形;
d.导线无开裂损伤。
4 寿命
产品在额定电压、电流、功率因数为0.7 的条件下（在交流电路中，电压与电流之间的相位差(Φ)的余弦
叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S）,外加
热源使其动作6000 次,应满足下面条件:
a.断开温度变化应在初始值的+5℃以内;
b.接触电阻应在100mΩ以下;
继续试验至10000 次后能动作。
5 其它事项:
5.1 断开温度检测的升温速率应控制为1℃/1min;
5.2 使用过程中产品不能承受强烈冲击力及压迫力;

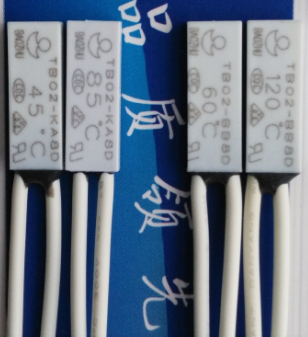

5.3 型号规格说明:
5.3.1 常闭型
TB02-BB8D——塑壳产品型号TB02-BB1D——铁壳产品型号
XXX℃——额定断开温度XXX℃——额定断开温度
5.3.2 常开型
TB02-KA8D——塑壳产品型号TB02-KA1D——铁壳产品型号
XXX℃——额定断开温度XXX℃——额定断开温度
以上是TB02-BB8D热保护器产品的技术参数，由中海宁温控开关专家提供，仅供参考！更多TB02-BB8D热保护器产品信息尽请关注 深圳市中海宁电子科技有限公司 官网http://www.zhnwk.com
