- KSD9700热保护器，KSD9700温控开关，KSD9700温度开关，KSD9700温控器，KSD9700温度保护器，KSD9700温度控制器
一：原理及应用

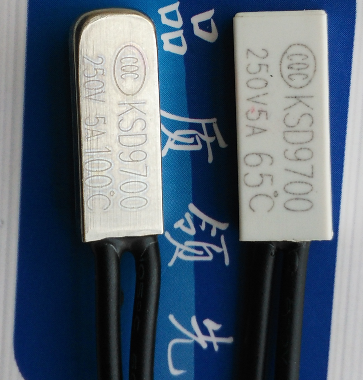

KSD9700型热保护器是由导热PBT外壳、焊有银合金触点的双金属元件、导电支架、绝缘固定座、静触片及耐热导线等元件组成。全封闭的结构能使元件免受灰尘或杂质的污染，防止漆液的渗透及外力的损坏。由于外壳是金属导电体，在使用时配置有导热且耐温的绝缘套管。电流通过有阻抗的双金属元件，遇非正常工作时，随电流增大或周围温度升高至设定温度值时，双金属元件迅速动作，打开触点，切断电路。当装置冷却到安全工作温度时，触点自动闭合，恢复正常工作状态。广泛应用于单相、三相电机由于过载、堵转等非正常工作状态下引起的电机过热保护，也适用于扼流线圈、螺旋真空管以及变压器等一般电器的过热保护和温度控制。
二：使用条件
① 相对湿度在-25℃ - +125%
② 大气压力：86-106Kpa
③ 工作位置：任意
三：技术参数
① 触点形式：1D或1H
② 触点负载：220VAC 5A 或24VDC 5A
③ 绝缘电阻：常温常湿 ≥100MΩ
④ 接触电阻：≤ 100 mΩ
⑤ 介质耐压：≥1000VAC
⑥ 振动强度：50HZ单幅0.35mm
⑦ 冲击强度：150m/S2
⑧ 重量< 3g
四：规格数据表
代码 动作温度 复位温度
40 40±5℃ ≥30℃
45 45±5℃ ≥30℃
50 50±5℃ ≥30℃
55 55±5℃ ≥30℃
60 60±5℃ 40±10℃
65 65±5℃ 45±10℃
70 70±5℃ 50±10℃
75 75±5℃ 55±10℃
80 80±5℃ 60±10℃
85 85±5℃ 65±10℃
90 90±5℃ 70±10℃
95 95±5℃ 75±10℃
100 100±5℃ 80±10℃
105 105±5℃ 70±12℃
110 110±5℃ 75±12℃
115 115±5℃ 80±12℃
120 120±5℃ 85±12℃
125 125±5℃ 90±12℃
130 130±5℃ 95±12℃
135 135±5℃ 100±12℃
140 140±5℃ 105±12℃
145 145±5℃ 110±12℃
150 150±5℃ 115±12℃
155 155±5℃ 120±12℃
160 160±5℃ 125±12℃
特殊规格可根据顾客要求制定
五：安装尺寸及外形
壳体类型
产品型号 长 宽 高
20-金属壳 20 8.5 4.6
20-塑料壳 20 7.9 4.1
17-塑料壳 17 7.9 4.1
15.5-塑料壳 15.5 7.2 3.8
以上是KSD9700热保护器产品的技术参数，由中海宁温控开关专家提供，仅供参考！更多KSD9700热保护器产品信息尽请关注 深圳市中海宁电子科技有限公司 官网http://www.zhnwk.com
