上海乙谛精密机械有限公司是生产新型机械基础件的专业工厂。主要产品有:胀套、胀紧套、涨紧套、涨套、胀紧联结套、涨紧联结套、免键轴套、万向节、单节万向节、双节万向节、万向联轴器、精密小型万向节、精密可伸缩万向节、弹性联轴器、涨紧连接套等并承接非标件订做。本公司产品广泛用于:纺织机械、包装机械、印刷机械、食品机械、冶金机械、矿山机械、轻工机械、重型机械、建筑等各个机械轴承制造领域。 本厂产品(胀套)结构、外型尺寸、安装方式均与国外同类产品通用,均执行ISO国际标准。技术指示、技术性能可以满足国外机器的使用要求,同时也是国产化替代进口机件必不可少的基础配件。 产品型号: Z1、Z2、Z3、Z4、Z5、Z6、Z7、Z8、Z9...Z20、Za 以上型号规格齐全,价格实惠,厂家直销,欢迎咨询洽谈!
胀紧套是一种新型先进的基础件,其主要用途是在机件与轴,轴与轴,或二种不同尺寸的轴的联接。它是靠拧紧性能等级为(12.9级)螺钉,在轴向力作用下,使内外环锥面之间产生胀紧压力,轴合轮毂紧密贴合。产生足够的摩擦力,以传递扭矩,轴向力或两者的复合载荷的一种无健联接装置,可以替代单健,花健或联轴器。 其广泛应用于食品机械,纺织机械,包装机械,矿山机械,机床,加工中心,洗涤设备,印刷机械以及冶金机械等行业。 它与一般过盈联接,健联接相比具有以下优点:
1、 传递扭矩大。可以单只使用,也可以多件串联使用。安装调试方便,定位精度高,并具有良好互换性,又有密封作用(轴和轮毂)的选用分差为h8/h8)。
2、 胀紧联接套是靠摩擦力来传递负荷,对被联接件没有健削弱。胀套胀紧后接触面紧密贴合,对受冲击负荷或正转,反转频繁的动力不易产生松动。
3、 胀紧联接套在超载时会产生相对滑移,从而保护机件不受损伤。
胀紧联结套(简称胀套)、锁紧联结盘(简称锁紧盘),是当今国际上广泛用于重型载荷下机械联结的一种先进基础部件。在轮和轴的联结中,它是靠拧紧高强度螺栓使包容面间产生的压力和摩擦力实现负载传送的一种无键联结装置。咨询/订购示例：
1.型号-内径+外径
内径d=20mm、外径D=47mm
Z3-20*47
2.不知型号：需提供“内径、外径、高度”

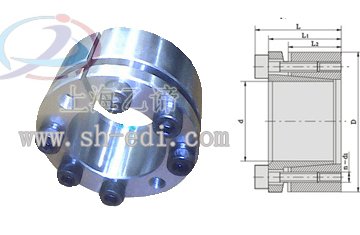

本厂Z3型胀紧套的尺寸与参数（JB/T7934-1999)
产品型号:
Z3型
原产地:
上海
基 本 尺 寸
额定负荷
胀套与轴
结合面上
的 压 力
Pf
N/mm2胀套与轮
毂结合面
上的压力
Pf′
N/mm2螺钉的
拧 紧
力 矩
MA
N·m重 量
kg型号
d
D
L
L1
L2
d1
n
轴向力F1
KN转 矩
M1
KN·mmm
Z3-20X47
20
47
37
31
21.7
M6
4
30
0.30
287
90
17
0.29
Z3-22X47
22
47
0.33
260
90
0.27
Z3-25X50
25
50
5
35
0.44
287
106
0.30
Z3-28X55
28
55
0.49
256
96
0.36
Z3-30X55
30
55
0.53
239
96
0.34
Z3-35X60
35
60
45
0.81
246
106
0.38
Z3-40X65
40
65
0.94
215
98
0.41
Z3-45X75
45
75
46
38
25.3
M8
6
80
1.86
283
134
41
0.70
Z3-50X80
50
80
2.07
255
126
0.76
Z3-55X85
55
85
7
90
2.54
270
138
0.82
Z3-60X90
60
90
2.77
247
130
0.88
Z3-65X95
65
95
8
105
3.58
261
141
0.94
Z3-70X110
70
110
60
50
33.4
M10
7
140
5.10
244
128
83
2.10
Z3-75X115
75
115
5.46
228
119
2.20
Z3-80X120
80
120
5.85
214
112
2.30
Z3-85X125
85
125
8
175
7.45
230
129
2.40
Z3-90X130
90
130
7.90
217
124
2.60
Z3-95X135
95
135
10
205
9.90
257
149
2.70
Z3-100X145
100
145
68
58
40.8
220
11.00
192
114
3.70
Z3-105X150
105
150
11.55
210
114
3.90
Z3-110X155
110
155
12.10
175
107
4.00
Z3-120X165
120
165
12
260
15.70
192
120
4.30
Z3-125X170
125
170
M12
10
320
17.50
189
120
145
4.80
Z3-130X180
130
180
20.70
188
120
5.90
Z3-140X190
140
190
22.50
175
114
6.30
Z3-150X200
150
200
77
65
45.4
12
380
28.50
196
130
6.70
注：Z3型胀紧联结套螺钉的机械性能等级为12.9级。
