卧式拉力试验机
- 用 途:
- 主要用于钢丝绳、锚链、圆线同心绞架空导线、绝缘子等金属材料、非金属材料,结构件的拉伸性能试验
- 商品描述:

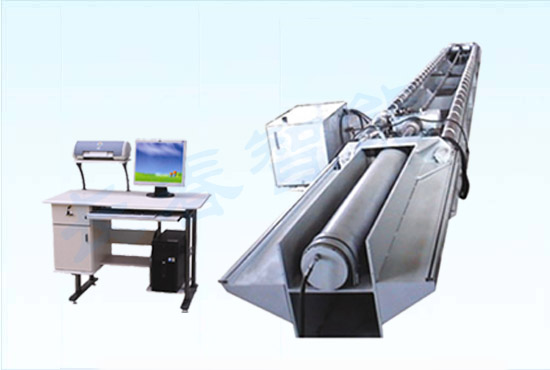

LY—1000型微机控制电液伺服卧式拉力试验机
一. 产品的制造和检验标准:
1. GB/T8612《电液伺服万能试验机》;
2. GB2611《试验机通用技术要求》;
3. GB/T6825.1《静单轴试验机的检验第1部分:拉力和(或)压力试验机测力系统的检验与校准》。
二. 适用的试验方法标准:
1. GB/T228《金属材料室温拉伸试验方法》;
2. GBT8358《钢丝绳破断拉伸试验方法》;
3. GB/T1179《圆线同心绞架空导线》
4.GB/T7753《绝缘子试验方法第3部分:机械试验方法》
三.应用范围:
LY-1000型微机控制电液伺服卧式拉力试验机(以下简称试验机)主要用于钢丝绳、锚链、圆线同心绞架空导线、绝缘子等金属材料、非金属材料,结构件的拉伸性能试验,测定其力学性能参数、特征值。试验机广泛应用于各工矿企业、电力工程、桥梁工程、石油工业、科研院所和大专院校力学试验室及结构试验室。
四、技术性能特点:
LY-1000型微机控制电液伺服卧式拉力试验机,采用了先进的全数字测控器与压差式液压伺服技术和计算机相结合,完美地实现了试验力(应力)、位移(伸长)两种全闭环控制方式,并且达到控制方式可以在试验过程中无冲击平滑转换,完成各种试验方法所要求的全自动程序控制试验,实时动态显示试验状态,自动采集、存储数据、绘制多种试验曲线、计算试验结果,求取特征值。并且软件还具有再分析功能(存储和再现试验过程及结果)打印试验报告(包括曲线和结果)。
试验机压差伺服系统还配有手动加、卸荷功能,当使用此功能时计算机系统变换为数据处理系统(即俗称的屏显机功能)。
五.主要技术参数
型 号
参 数
LY-1000
试
验
力
最大试验力(kN)
1000
有效测量范围(%FS)
1~100(10-1000 kN)
示值相对误差 (%)
±1
力值分辨力
1/240000
拉伸行程(mm)
1000
位
移
测量范围(% FS)
0~100
测量精度(%FS)
±0.5
分辨力(mm)
0.02
速
度
加载速度(mm/min)
0-150
回程速度(mm/min)
0-250
控
制
参
数
控制方式
试验力,位移(可平滑转换)
匀试验力速率(%FS/min)
0.01~100
控制精度(%)
±0.5
恒试验力范围(%FS)
1~100
控制精度(%)
±0.5
尾座行程(mm)
500-21000
销孔间距(mm)
500
主机总长(mm)
约26000
试验
空间
(净宽)mm
协商确定
