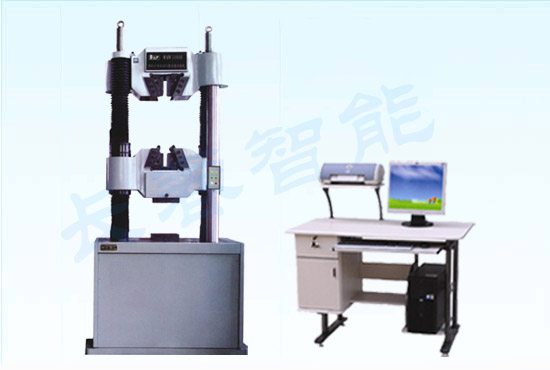

电液伺服万能试验机
- 用 途：
- 用于对金属、非金属材料进行拉伸、压缩、弯曲等力学性能试验
-
商品描述：
一、 产品的制造和检验标准
1. GB/T8612《电液伺服万能试验机》；
2. GB2611《试验机通用技术要求》；
3. JJG139《拉力、压力和万能试验机》
二、 适用的试验方法标准
1. GB/T228《金属材料室温拉伸试验方法》
2. GB/T7314《金属材料室温压缩试验方法》
3. GB/T232《金属材料弯曲试验方法》
三、概述
WEW—1000KN型微机控制电液伺服万能试验机主要用于对金属、非金属材料进行拉伸、压缩、弯曲等力学性能试验。该试验机采用宽调速范围比例伺服阀及计算机数字控制等先进技术，组成全数字式闭环调速控制系统，能够自动精确地测量和控制试验全过程。控制范围宽、功能多、全部操作键盘化。各种试验参数由计算机进行控制、测量、显示、处理并打印，集成度高，使用方便可靠。本机具有试验力、位移、变形三个控制通道及与之相对应的试验力、位移、变形三种控制方式，控制方式间可随机/随意切换；PID控制参数可在线调整。可进行等速率试验力、等速率应力、等速率位移试验和恒试验力、恒应力、恒位移试验；可按照设定加载方式完成多种波形（正弦波、梯形波、三角波及组合波等）的低周循环测试；自动采集、处理、显示试验数据，自动测量被测材料的各种特征点；自动绘制力—位移、力—时间、位移—时间、等多种试验曲线，自动编辑试验报告并适时打印输出；原始试验参数输入；拥有功能强大的数据库和多种接口格式供用户选择，帮助用户实现局域网络通讯；具有压力、活塞限位等多种保护措施；具有自动和手动两种控制方式。是科研生产、仲裁检验所、大专院校力学试验室、水利水电、公路桥梁所需的先进检测设备。
四.主要功能：
1.进行拉伸、压缩、弯曲等多种在伺服控制条件下精确试验；
2.具有试验力、位移、变形三个控制通道及与之相对应的试验力、应力、应变、变形、位移五种控制方式，控制方式间可随机/随意切换；PID控制参数可在线调整。
3.可进行等速率试验力、等速率应力、等速率应变、等速率变形、等速率位移试验和恒试验力、恒应力、恒应变、恒变形、恒位移试验；
4.可按照设定加载方式完成多种波形（正弦波、梯形波、三角波及组合波等）的低周循环测试；
5.自动采集、处理、显示试验数据，自动测量被测材料的各种特征点；包括Fm、Rm、E、ReH、ReL、Rp0.2、Rt0.5、A、Z等（注A—断后伸长率及Z—断面收缩率为输入式）
6. 软件系统提供丰富的试验曲线显示。如试验力-位移曲线、试验力-时间曲线、应力-应变曲线、力-变形曲线、位移-时间曲线、变形-时间曲线，自动编辑试验报告并适时打印输出
7.原始试验参数输入
8. 具备灵活的试验过程“编程”功能，可根据需要完成任意复杂，任意控制模式的试验过程编辑。试验程控方案可存储、导入、再编辑。完善的数据处理功能；自动数据处理，可进行批量数据的统计分析。
9. 可选择多种国际通用单位，如国际单位（SI制）、米制单位以及西方传统单位制等。
10.具备手工数据处理功能，适合于用户进行各种复杂的数据分析。
11.试验数据可以文本方式进行存储，可用任何商业通用数据处理软件对数据进行二次处理。
12.试样自动液压夹紧；采用外背式液压夹具，可有效地防止铁屑对液压夹具活塞的损害，延长了该机的无故障工作时间。
13.具有压力、活塞限位等多种保护措施；
14.具有自动和手动两种控制方式
五.主要规格及技术参数
型 号
参 数
WEW-1000KN
试
验
力
最大试验力（kN）
1000
有效测量范围（%FS）
0.4～100
示值相对误差（%）
≤示值的±1
力值分辨力
1/240000
测力传感元件
常规型测力传感器（线性度0.3%）
位
移
活塞工作行程（mm）
250
测控范围（mm）
0~250
示值精度（%FS）
±0.5
分辨力（mm）
0.007
引
伸
计
标距（mm）
50
量程（mm）
5
示值精度（%）
±0.5
有效测量范围（%FS）
0.4～100
分辨力
1/240000
活塞速度（mm/min）
0~75
控
制
参
数
控制方式
试验力、变形、位移三种全闭环控制
三种方式在试验过程中可平滑转换
试验力速率（%FS/min）
0.01～100
控制精度（%）
±0.5
应变速率范围（/S）
0.0025~0.05
控制误差（%）
±0.5
试验空间
试验空间净宽（mm）
580
最大压缩空间（mm）
650
最大拉伸空间（mm）
780
夹持范围
圆试样直径（mm）
φ13—φ60
扁试样厚度（mm）
0~40
扁试样宽度（mm）
≤80
上、下压板尺寸（mm）
204×204
弯曲装置
弯曲支辊距离（mm）
30—500
弯曲压辊直径×长度（mm）
φ30×140
整机功率（kw）
2.0
主机外尺寸（mm）（长×宽×高）
970X780X2750
油源外形（mm）
（长×宽×高）
1100X600X850
油源功率（kw）
1.1
整机净重（kg）
4500
