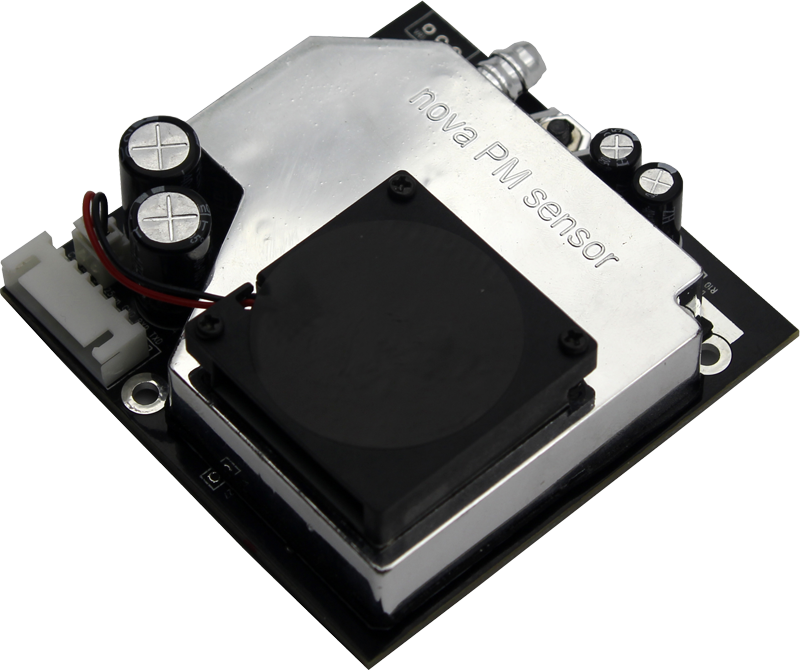

诺方激光PM2.5传感器SDS011 颗粒物传感器 粉尘传感器
- 概述
SDS011使用激光散射原理，能够得到空气中0.3 ～ 10 微米悬浮颗粒物浓度，使用进口激光器与感光部件，数据稳定可靠；内置风扇，数字化输出，集成度高。
特点
数据准确：激光检测，稳定、一致性好；
响应快速：数据更新频率为1Hz；
便于集成：串口输出（或IO口输出可定制），自带风扇；
分辨率高：分辨颗粒最小直径达0.3微米。
适用范围
PM2.5检测仪，净化器。
工作原理
采用激光散射原理：当激光照射到通过检测位置的颗粒物时会产生微弱的光散射，在特定方向上的光散射波形与颗粒直径有关，通过不同粒径的波形分类统计及换算公式可以得到不同粒径的实时颗粒物的数量浓度，按照标定方法得到跟官方单位统一的质量浓度。
技术指标
序号 项目 参数 备注
1 测量输出 PM2.5,PM10
2 量程 PM2.5:0.0-999.9μg/m3
PM10:0.0-1999.9μg/m3
3 供电电压 5V
4 最大工作电流 120mA
5 休眠电流 2 mA
6 工作温度范围 -20-50℃
7 湿度 0-95%RH非凝露
8 工作大气压力 86KPa~110KPa
9 响应时间 1s
10 串口数据输出频率 1Hz
11 最小分辨粒径 0.3μm
12 计数效率 70%@0.3μm
98%@0.5μm
13 相对误差 ±15%和±10μg/m3的最大值 25℃,50%RH
关于使用寿命
使用寿命是激光粉尘传感器的关键指标之一，诺方激光粉尘传感器使用高质量长寿命的进口激光二极管，使用寿命长达8000小时，对于连续使用时间不长的应用场合（例如检测仪）可使用默认配置1Hz连续测量，对于需要连续使用的应用场合（例如净化器，空气质量监控等），可以使用间接开机测量的方式延长使用寿命，例如1分钟开机20秒，关机40秒可将使用寿命延长至3倍。如若有其他要求，可联系诺方定制，诺方愿为大中小厂商和开发者服务。
产品规格
产品尺寸
L*W*H=71*70*23mm
接口说明
管脚 名称 备注
1 CTL 控制脚，备用
2 1μm PM2.5数值0-999，PWM输出
3 5V 5V电源输入
4 2.5μm PM10数值0-999，PWM输出
5 GND 地
6 R 串口接收RX，TTL电平@5V
7 T 串口发送TX，TTL电平@5V
备注：
接口间距采用2.54 mm，无特殊说明采用90度插针接口。
