- 砂轮动平衡仪的详细介绍
联系方式：钱小姐15189931508，电话：0523-84633808，传真：0523-84633358，QQ:2880390819.
SB-80砂轮动平衡仪: 不平衡是导致磨床主轴振动的主要原因，消除砂轮不平衡，可以显著增加磨削加工的精度、提高磨床主轴及砂轮的使用寿命。SB-80砂轮半自动平衡仪可以让磨床操作人员随时掌握不平衡振动，并可以通过简单的操作步骤快速消除砂轮的不平衡。
产品特性
SB-80功能特点
1.4.3寸、65536色彩色液晶屏，显示直观
2.体积小巧，方便安装
3.平衡转速范围广，60~100,000rpm
4.人性化操作，动平衡过程只需按照仪器提示进行
5.动平衡校正、转速监测、振动监测以及容许值异常报警功能，全面满足磨床监测需要
6.安装简单操作方便、精巧设计可直接嵌入控制面板或独立架设安装
7.动平衡校正精度高于静平衡方式,最佳平衡量0.01μm，相比传统静平衡更省时省力
8.独立设计绝不会影响干扰磨床其他系统
9.可与CNC连接，当振动超出保护容许值时可自动停车以保护磨床
10.进口配件，更高精度、更长使用寿命
11.可进行单、双面平衡
相比传统静平衡方式
• 更高平衡精度，最高可以达到0.01μm
• 更加节省时间、显著减少动平衡体力消耗
• 随时了解磨床主轴不平衡振动
• 有效保护主轴
相比自动平衡装置
• 价格更低
• 没有机械构件，更长的使用寿命及更低的维护成本
• 不受砂轮尺寸、形状的限制，使用范围更广
• 更宽的平衡转速范围，最高可以实现100,000RPM下的砂轮平衡
技术参数
功能技术规格
SB-80砂轮半自动平衡仪型号
型号
SB-80A
SB-80B
功能
单点振动监测
单面动平衡
两点振动监测
双面动平衡
功能列表
振动监测
监测砂轮振动值，振动值超过工艺容许值时提示用户需要进行动平衡，振动值超过保护容许值可向CNC输出控制信号以保护磨床
新砂轮动平衡
新装砂轮时，通过此功能进行动平衡校正，对已经进行过静平衡的砂轮进行进一步动平衡校正
动平衡校正
当振动值超过工艺容许值时，可以通过该功能快速获知如何移动质量块以恢复平衡状态
基本参数
液晶显示
4.3寸TFT彩色液晶显示屏，480*272，65536色，带背光
按键
5个功能键、1个电源键
通讯接口
485接口
CNC控制接口
数字输入输出接口
供电
24V直流
主机尺寸
130×90×66mm
使用条件
外壳封装
薄膜按键面板，防止油污侵蚀
温度范围
-10℃ ~ 50℃
湿度范围
0% ~ 80%相对湿度（无凝露）
校正及测量参数
振动通道
1路或2路振动通道，24bit采样精度
转速通道
可接入接近开关或光电传感器，6ns采样精度
振动测量单位
μm(Peak-peak)
测量范围
0.001 – 3000μm
转速范围
60-100,000RPM
振动精度
0.01um@6000rpm
角度精度
0.1°
工作温度
-10℃-50℃

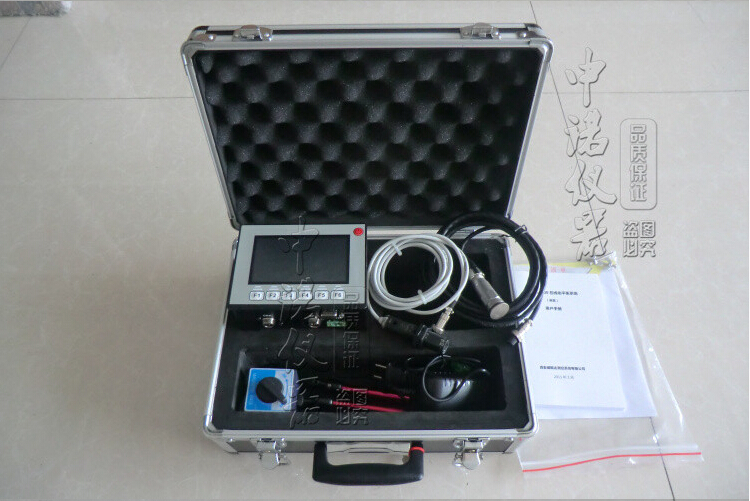

配件及规格
主机
尺寸130×90×66mm
振动传感器
美国CTC ICP加速度计
转速传感器
德国BALUFF 接近开关
美国ROSP 光电传感器
电源模块
台湾明纬 输入110~240V 输出24VDC
