- VAX-20全频地下管线探测仪的详细介绍
联系方式：钱小姐15189931508，电话：0523-84633808，传真：0523-84633358，QQ:2880390819.

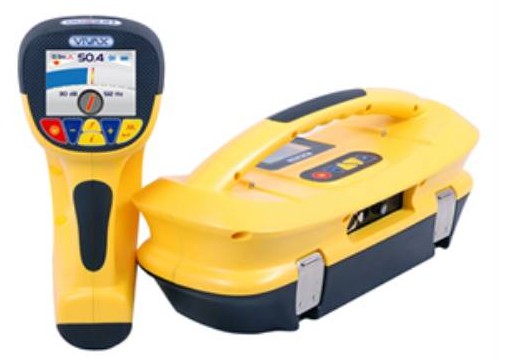

美国VM集团研发的VAX-20全频地下管线探测仪是唯一一款实际探测深度达到20米，抗干扰性能优良，专业管线探测、管线管理与维护、市政规划建设、动土施工等设计地下管线的单位探测给水、排水、燃气、热力、工业等各种管道以及电力、电信等各类电缆的理想设备，是世界上最先进的地下管线探测仪。
全频管线探测仪
VAX-20全频地下管线探测仪主要特点：
•唯一一款实际探测深度达到20米的管线探测仪
•全频接收机
•实时测深
•独一无二的罗盘导向功能
•10W大功率发射机
•彩屏显示
VAX-20应用范围：
广泛应用于专业管线探测、管线管理与维护、市政规划建设、动土施工等设计地下管线的单位探测给水、排水、燃气、热力、工业等各种管道以及电力、电信等各类电缆的理想设备，是管线仪更新换代的最佳选择。
VAX-20工作原理：
采用电磁法探测地下管线，通过发射机对金属管线施加信号，在金属管线中生成管线电流并在管线周围产生二次磁场；通过接收机在地下地面测定管线的二次磁场，从而准确地确定管线的位置、埋深、走向、路径和信号电流强度。
全频管线探测仪
VAX-20全频接收机：
1、全频接收功能
·接收机突破性地实现了全频接收功能，预设55个主要探测频率
·根据现场条件，选用最合理的探测频率，提高对复杂管线的探测能力
·兼容各种管线仪的工作频率，可与任意品牌的发射机一起使用
·已有管线仪的用户仅购置接收机即可升级整机性能
2、先进的信号接收技术
·超高灵敏度的新型接收线圈：动态范围高达140dB，能够探测更深的管线和更远的距离
·特殊圈接收技术：压缩信号响应范围，提高探测信号的分辨率和密集管线的定位精确度
·利用双线圈技术消除或抑制空间及地下邻近管线的电磁干扰，
·抗杂波滤波器自动过滤干扰信号，显著提高探测信号的信噪比和信号稳定性，有利于密集管线的精确定位
·双核高速处理器提高信号处理与运算速度，管线定位、埋深测量和管线电流测量的速度更快
·实用的峰值信号标识以及清晰明确的彩色显示屏，让信号响应更加直观明确
·谷值箭头随距离变化，快速定位管线
·有限信号响应：有无管线一目了然，有效避免误测
3、彩屏接收机
·全天候彩屏显示，在强光和弱光环境下均能清晰显示屏幕内容
·实时测深功能：用于在追踪管线时指示参考深度
·导向罗盘功能：用于指示管线走向，以便精确定位和测深
4、通过软件升级新功能
通过软件免费配置和升级仪器功能，而不需对硬件作任何改动。未来可无限配置更强大的功能：新频率，新的彩色显示界面，数据存储与下载功能，GPS功能等等。
5、多种定位方法
具有三种定位方式：峰值法、谷值法、宽峰法，不同信号接收方式适用不同管线条件，有利于在复杂管线条件下对探测结果进行对比和相互验证。
·峰值法抗干扰能力强，在密集管线环境下定位和测深较为准确，适用于密集和复杂管线条件，是管线探测的首选定位模式。
·谷值法抗干扰能力一般但信号灵敏度较高，能够接收到深部管线信号，且探测距离较远，运用于探测大埋深或者长距离的单一管线。
·宽峰法的抗干扰能力和信号灵敏度介于峰值法与谷值法之间，可用于探测大埋深的单一管线。
6、多种测深方法
·70%特征点法经过多年实践验证的最准确有效的测深方法，即便在复杂条件下亦能保证测深精度
·直读测深方法适用于单一管线条件测深和深度参考
VAX-20大功率发射机：
1、10W大功率输出
发射机采用10W大功率输出信号
·最大输出电压高达50V，最大输出电流高达1A，具有最强大的直连法输出性能
·采用新型高效感应线圈，增大了感应线圈磁矩，感应激发性能较其它10W发射机提高30%左右
2、出色的信号输出性能
直连法和感应发输出性能远远高于同类10W发射机，明显提高整机测深和测距性能，特别适用于探测大埋深管线和长距离管线。
3、自动阻抗匹配
·自动阻抗匹配功能充分发挥出大功率发射机的性能优势
·能够在高阻管线或干燥土壤等条件下实现有效激发
·无需严格要求接地条件，发射机对探测条件的适应能力明显增强。
4、三种信号施加方法
施加信号的主要目的是在目标管线中激发出最大的管线电流，同时抑制其它管线的干扰信号。
管线探测技术中，施加信号的方法最为关键！
·直连法施加信号的信噪比高，信号选择性好，适用于存在出露点的管线及不相连的密集管线
·夹钳法对管线具有较好的选择性和集流作用，用于探测密集电缆及小口径管道
·感应法简单、迅速、有效，适用于无出露点或已知点、地下情况不明，不宜采用连接方式的管线
VAX-20应用实例：
在上海成功定位出埋深3-11m、穿越河道的400mm天然气管道。采用直连法施加信号，输出电流300mA，工作频率32.8K；探测结果：平均定位误差为0.51%，平均测深误差为+1.8%。
收发距离 70%法测量深度 实际深度 深度误差 定位误差
19m 3.20m 3.16m +0.04m（+1.27%） 0cm（(0%)
38m 4.90m 4.73m +0.17m(+3.59%) 0cm（0%）
57m 6.62m 6.44m +0.18m(+2.80%) 5cm(0.78%)
76m 7.94m 7.88m +0.06m(+0.76%) 5cm(0.63%)
95m 8.35m 8.30m +0.05m(+0.6%) 10cm(1.2%)
130m 11.10m 10.90m +0.20m(+1.83%) 5cm(0.46%)
VAX-20全频地下管线探测仪技术参数：
接收机
主要技术参数
处理器
双核高速CPU，快速定位&测深
干扰滤波
5Hz超窄带滤波器，接收与发射频率一一对应
Anti-Clutter抗杂波滤波器，自动滤除杂波
接收频率
无源法：电力50 /50Hz/无线电/CP100
有源法：50/60/98/280/320/340/380/400/440/680//760/800/968/982/1.02K/32.8K/8.0K/65.5K/78.1K/80.4K/83.1K/100/120/128/163/208/256/273/484/512/560/577/604/624/640/1.17K/8.01K/8.19K/9.50K/16.9K/22.5K/29.4K/89.0K/121K/128K/131K/200K
定位信号
数字/条形图/音频/峰值线/左右定位箭头等
探测精度
±2.5%(定位精度)；±2.5%(测深精度)
测深范围
0~20m
电源
碱性电池，工作时间＞20小时
发射机
主要技术参数
输出频率
SD/双频信号/640/8.44K/32.8K/82.5K
最大输出
10W(输出功率) / 1000mA(输出电流)
电源
10Ah镍氢充电电池，工作时间＞40小时
标准配置：10W大功率发射机、全频接收机、直连线、信号夹钳、接地针、拉杆箱，中文操作手册
可选附件：发射机充电电池及充电器、接收机充电电池及充电池、接地故障定位A支架、电缆听诊器、非金属管道示踪探头等。
