- 优静水表产品介绍

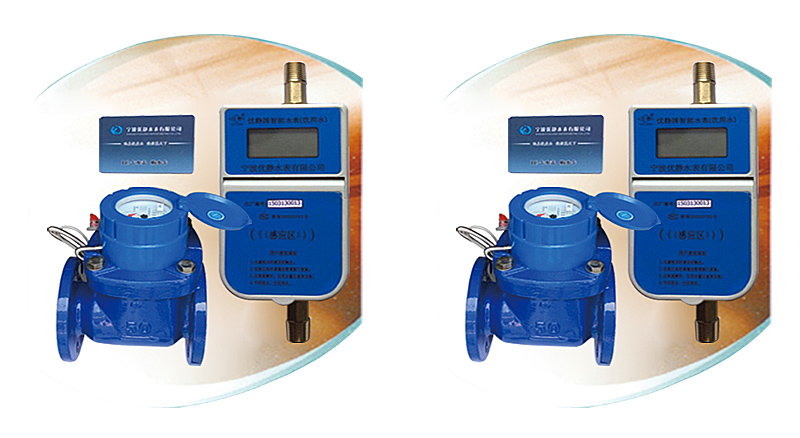

WPH水平螺翼可拆式水表（DN50—DN200）
适应于流量相对稳定场合的水计量；
安装要求直管段，需要加装滤网；
直接读取基表示数的窗口值,输出水表累计流量数据信号，绝无脉冲发讯水表的二次计量误差等弊端；
计度器采用铜封技术，表面采用钢化玻璃；
防护等级可达IP68，满足浸水环境使用；
远传通讯接口支持RS485、M-BUS、MiniBUS等总线方式；
通讯协议支持CJ/T188、DL/T645、标准MODBUS等协议；
工作电源：DC12V，需由外部设备提供；
可配合各种智能终端使用，应用于城镇供水企业、水资源管理部门和其它需要水流量计量管理的自动化系统；
水平安装；
尺寸参数
直读远传水表
水表
公称
口径
DN
长度
L
mm
高度
H
mm
拆卸高度
>G
mm
重量Kg
连接法兰按 GB/T 17241.6-1998
法兰外径
D(mm)
螺栓孔中心圆直径D1(mm)
单边螺栓数
与孔直径
WPH
40
200
206
236
9.8
150
110
4-Ø19
50
200
210
236/341
10.6
165
125
4-Ø19
65
200
218
236/341
11.6
185
145
4-Ø19
80
225/200
280
341
16.3/15.5
200
160
4/8-Ø19
100
250
290
341
17.8
220
180
8-Ø19
125
250
310
341
21.6
250
210
8- Ø19
150
300
320
341
31.5
285
240
8- Ø23
200
350
364
358
46
340
295
8/12-Ø23
性能参数
机电转换误差：小于等于±1（最小显示分度)。
电磁兼容性能
1、静电放电抗干扰度--3级。
2、射频电磁场辐射抗干扰度--2级。
接口类型
1、RS-485型－接口遵循RS-485通讯标准，四线制。
2、M-BUS型－接口遵循Meter-Bus通讯标准，两线制。
通讯参数
1、波特率：2400bps(可选1200、4800、9600)
2、校验方式：偶校验(可选无校验)
3、数据位：8位
4、停止位：1位
表地址：见表盘标签所示。
