- YBF风机用微型防爆电机

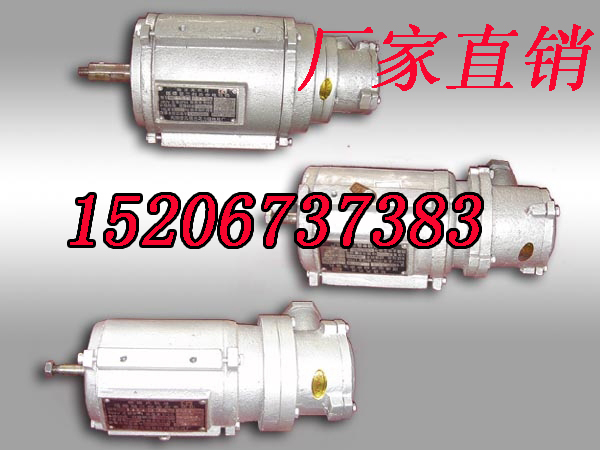

BT35风机用微型防爆电机
概述
本系列电动机是专为BT35型隔爆型轴流风机配套的三相异步电机，该电机严格按照国家标准GB3836.1-2000及GB3836.2-2000的规定设计制造。适用于具有爆炸性气体，蒸气混合物的场所，防爆等级为dIIBT4。
适用条件
额定电压：380V，额定频率50Hz。电动机的工作方式为（S1）连续运行。海拔不超过1000m。环境温度随季节变化，最高不超过40C。环境最低温度为-20C。最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25C。
注：如电动机指定在海拔超过1000m或环境空气温度高于40C的条件下使用时应按GB755的规定。
结构简介
本电动机有一个圆柱形轴伸，可直接与通风机的叶轮相连接，并通过机壳上的螺钉将电机紧固在风筒上，出线盒在非轴伸端，径向出试。本系列电动机防爆外壳采用高强度铸铁制成，耐爆性能好。电动机主体外壳的防护等级为IP44，接线盒为IP54。
技术数据
型号 功率 电压 频率 电流 转速 效率 功率因数
W V Hz A r/min % COSQ
YBF6312 0.53 2800 69 0.75
YBF6322 0.68 72 0.78
YBF6314 380 50 0.48 1400 60 0.63
YBF6324 0.65 64 0.66
YBF7112 0.95 2800 75.5 0.8
YBF7122 550 1.35 73.5 0.82
YBF7114 250 0.83 1400 67 0.68
YBF7124 370 1.12 69.5 0.72
YBF8012 750 1.75 2800 76.5 0.85
YBF8022 1100 2.55 77 0.85
YBF8014 550 1.55 1400 73.5 0.73
YBF8024 750 2.01 75.5 0.75
YBF90S2 370 3.42 2800 78 0.85
YBF90L2 2200 4.7 82 0.86
YBF90S4 1100 2.71 1400 75.5 0.8
YBF90L4 1500 3.74 78.5 0.82
