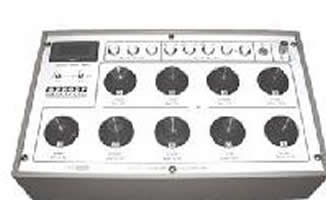

GZX92F型绝缘电阻表检定装置

  • 这真不是您需要的产品?
  • 品  牌:
  • 主要规格:
  • GZX92F型绝缘电阻表检定装置
  • 用  途:
  • GZX92F型绝缘电阻表检定装置
    • 一、概

      本仪器是依据JJG622-1997绝缘电阻表检定规程、JJG1005-2005电子式绝缘电阻表检定规程和JJG1072-2011直流高压高值电阻器检定规程等有关文件研制生产的。该仪器设计了独立的泄漏屏蔽端钮和接地端钮。它不仅可用于检定各种型号的进口和国产模拟式绝缘电阻表、数字式绝缘电阻表、绝缘电阻测试仪的标准,以及作为直流标准高值电阻器使用。具有较长的技术寿命和机械寿命。

      电阻测量范围100Ω~1TΩ,调节细度100Ω。

      电压测量范围为0~5kV。能测量绝缘电阻表的开路电压、中值电压和峰值电压。

      1.1  电阻输出部分的准确度等级及工作电压(电流)

      阻    值

      900GΩ

      400GΩ

      100GΩ

      ×10GΩ

      ×1GΩ

      ×100MΩ

      准确度等级

      5

      5

      2

      2

      1

      1

      标称电压

      5000V

      5000V

      5000V

      5000V

      5000V

      5000V



      阻    值

      ×10MΩ

      ×1MΩ

      ×100kΩ

      ×10kΩ

      ×1kΩ

      ×100Ω

      准确度等级

      0.2

      0.1

      0.1

      0.1

      0.1

      0.1

      标称电压\流

      2500V

      1000V

      1mA

      5mA

      10mA

      10mA

      二、主

      1. 电阻输出(高压高阻箱)部分

      1.2  调节范围:100Ω~1TΩ,调节细度为100Ω

      1.3  使用环境条件

      1.3.1  参 考 温 度 范 围: 17℃~23℃

      1.3.2  标称使用温度范围:  15℃~25℃

      1.3.3  参 考 湿 度 范 围: 30%~60%

      1.3.4  标称使用湿度范围:  25%~75%

      1.4  绝缘电阻:

      检定装置中电阻输出部分的电路,与电路无电气连接的任何其它外部金属间的绝缘电阻,在标称电压下测得的电阻值不小于1GΩ。

      1.5  绝缘强度:

      检定装置中电阻输出部分的电路与测试用参考接地点之间,应能承受频率为45~65Hz的实际正弦交流电压6.75kV并历时1min的试验,而不出现击穿与飞弧现象。

      1.6  检定装置中电阻输出部分输出端的残余电阻应<1Ω,其变差<0.1Ω。

      1.7  外形尺寸: 442mm×270mm×145mm

      1.8  重    量: <5kg

      2 电压测量(高压直流数字电压表)部分

      2.1  测量范围:  0~5500V DC

      2.2  准 确 度:  ±(1 % 读数±0.2%满量程)

      2.3  供电电源:  4.5 V  DC

      2.4  显    示:  四位半、液晶显示

      2.5  输入电阻:≥10GΩ

      2.6  峰值电压测量回路满足JJG622-1997绝缘电阻表检定规程中图3的要求。
