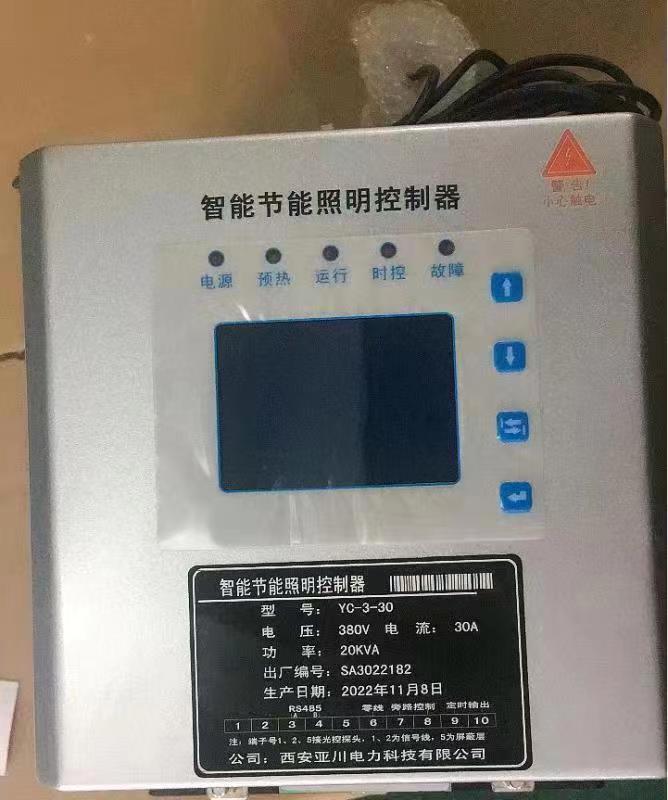

智能照明节能调控装置-智慧路灯控制系统
一、产品概述
智能节能照明控制器/智能照明节能调控装置是以微处理器技术和现代电力电子先进技术为基础开发的高性能产品，能有效的降压及限压，延长灯具的使用寿命，减少维护费用，降低维护人员的工作量，节能效果达10%-35%，投资少见效快。
智能节能照明控制器在软、硬件设计上采用了完善的抗干扰技术、防雷技术，并充分考虑了用户使用的方便性，整机采用一体化设计，全中文显示界面，操作更加简单方便，配有RS-485接口，能将输出电压及电流上传至上位机，并实现远程控制。符合EMC的标准（GB/T13926.4-92），能长期安全可靠运行。
二、功能
1 控制
灵活的可编程控制功能，降压限压幅度、开关灯时间任意设定。
控制模式有时控、光控、手动控制、上位机远程控制及根据使用地点的经纬度天文控制。
光照度转换成光刻度，软件设定开关灯时的光刻度。
对钠灯、汞灯等灯具设有可调的全压预热启动时间，灯具能更充分的预热，平稳过渡到正常工作状态。
能实现全夜灯及半夜灯控制，且有后半夜再降压调流功能，节能效果更加理想。
完善的再起动功能，当负载故障、外部供电故障结束后，能自动重新点燃灯具。
三相开关灯时间及输出电压均可独立调节，可接不平衡及不同类型负载。
预留一组受时钟控制的常开接点以实现特殊控制。
2 保护
完善的防雷、低压、过热保护。
三相独立过载保护，报警提示。
故障报警自动旁路功能，并能将故障信号上传。
断电数据保护，在断电时所设定的参数不丢失且时钟仍然可以正常运行。
3 界面
菜单式参数设定，层次分明,完善的帮助及故障提示。
四个按键实现全部参数的设定，操作简单，使用方便。
运行时可显示三相输出电压及电流。
选择光控方式时，实时显示当前光照刻度。
4 通讯
RS-485接口，能实现与上位机之间的信息传输。可通过上位机设定、修改参数，并能远程监控系统。
标准 Modbus通讯协议（其他协议需另定制）。
通讯速率：9600bps 。
三、技术指标
输入电压：220V AC±20% 50Hz/60Hz，220V DC±20%
额定工作电流（每相）：30A、40A、50A、60A、80A、100A、120A、160A、200A、250A、300A、350A、400A、500A、600A
输出相电压设定范围：185V ～ 220V
输出电压精度：±1.5%，定时精度：±10 秒 全压预热时间：1～60 分钟
绝缘强度：弱电回路对地——工频500V 1 分钟
强电回路对地——工频1500V 1 分钟
强弱回路之间——工频1000V 1 分钟
冷却方式：强制风冷
环境温度：-10℃～+55℃
贮存环境温度：-25℃～70℃
相对湿度：≤95%
1)在智能节能照明控制器的输出回路上必须加相应容量的熔断器或速断空气开关保护；
2)智能节能照明控制器的端子排第6脚接工作零线，不接将无法工作；
3)选择光控方式时“1、2、5”端子外接光控探头，“1、2”为信号线，“5”为屏蔽线（光控探头开孔尺寸为直径18mm)；
4)上位机通讯时，“3”端子接 RS485+，“4”端子接 RS485－；
5)选择带旁路控制方式时“7、8”端子接旁路控制；
6)选择时控输出功能后，“9、10”号端子将按照设定的时间闭合或断开；
7)为满足后半夜节能的需要，道路照明多采用全夜灯和半夜灯的照明方案，全夜灯即为整夜工作的灯具，半夜灯为后半夜关闭的灯具。
