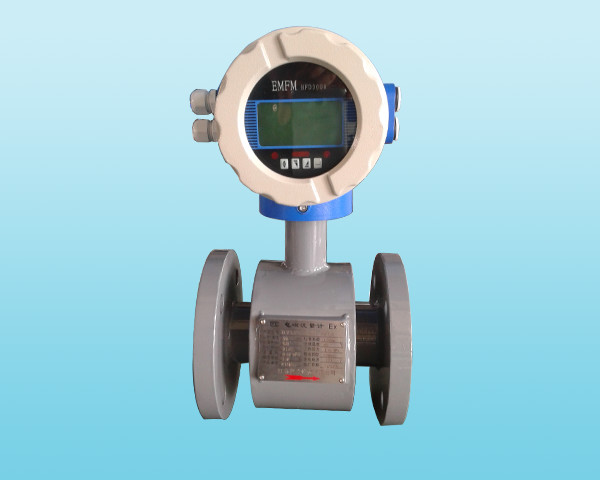

电磁流量计一体式
- 这真不是您需要的产品？
- 品 牌：
- 江苏盟控佳业仪表有限公司
- 一、概述
智能电磁流量计是一种测量导电介质体积流量的感应式仪表,根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成比例。
除可测量一般导电液体的体积流量外，还可用于测量强酸、强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量。
二、产品特点
1、 测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。
2、 多电极设计，进一步保证测量精度。
3、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
4、高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
5、转换器内核采用高速中央处理器，运算速度快，精度高，低频矩形波励磁，提高了流量测量的稳定性，功耗低。
6、全数字量的处理，抗干扰能力强，测量可靠，精度高。
7、超低EMI开关电源，使用电源电压变化范围大，抗EMC好。
8、 采用EEPROM存储器，内部设有不掉电时钟，可记录掉电时间，测量运算数据存储保护安全可靠。
9、 双向测量系统，可测正向流量、反向流量。
10、密码锁存功能，流量计通电后，若设置参数，必须输入密码，才能进行操作。
11、转换器具有自诊断报警输出功能，空负载检测报警输出。
12、插入式结构,安装简单，不需断流，现场可带压开孔(1MPa以下)安装，经济方便，适合于大中口径管道流量的测量。
13、小信号切除功能，用户可通过显示器面板设置切除干扰性小流量
14、零点自校准，消除零漂移。
三、技术参数
● 公称通径系列DN(mm)
DN15-3200，插入式≥DN200
注：特殊规格可以定制
●环境温度:传感器:-40℃～+80℃
转换器: -25℃～+60℃
插入式:-25℃～+60℃
● 流动方向:正，反，净流量
● 通迅接口:RS232、RS485、HART
● 重复性误差:测量值的±0.1%
● 电导率范围:被测流体电导率≥5μs/cm大多数以水
●准确度：管道式：0.2级、0.5级 1.0级
（根据口径区分）插入式：2.5级
为成份的介质,其导电率200～800μs/cm
范围内，均可选用电磁流量计
●输出电流及 负载电阻：4～20mA
负载电阻＜750Ω
脉冲频率：0～1KHz(负载电阻
≥3000Ω)
光电隔离OCT外接电源≤35V
● 被测介质温度：
普通橡胶衬里：-20℃～+60℃
高温橡胶衬里:-20℃～+90℃
聚四氟乙烯衬里:-30℃～+180℃
高温型乙烯衬里:-30℃～+200℃
介质温度大于120℃时定货说明!
●电极材料:含钼不锈钢、钛、钽、哈氏合金、铂
或其他特殊电极材料
●额定工作压力：
管道式:DN10-DN50:≤4.0MPa
DN65—DN400: ≤1.6MPa,
DN450-DN600:≤1.0MPa，
DN650以上:≤0.6MPa
插入式:≥DN80 0.25MPa-25MPa
特殊压力规格定货时说明
●防护等级:潜水型:IP68，其他型IP65
● 供电电源:AC220V 50Hz,DC24V
● 直管段长度:管道式:上游≥5D，下游≥2D
● 连接方式:管道式:GB9119-2000标准法兰
插入式:螺纹连接，球阀规格:DN50
● 防爆标志:Exd BT4Ⅱ
●流量测量范围:流量测量范围对应速度范围是0.5～10m/s
● 相对湿度:5%～95%RH
● 消耗总功率:≤20W
●管道式:0.5～10m/s,推荐1～5m/s;
● 电气接口：M20×1.5螺纹
●插入式:0.5～10m/s
