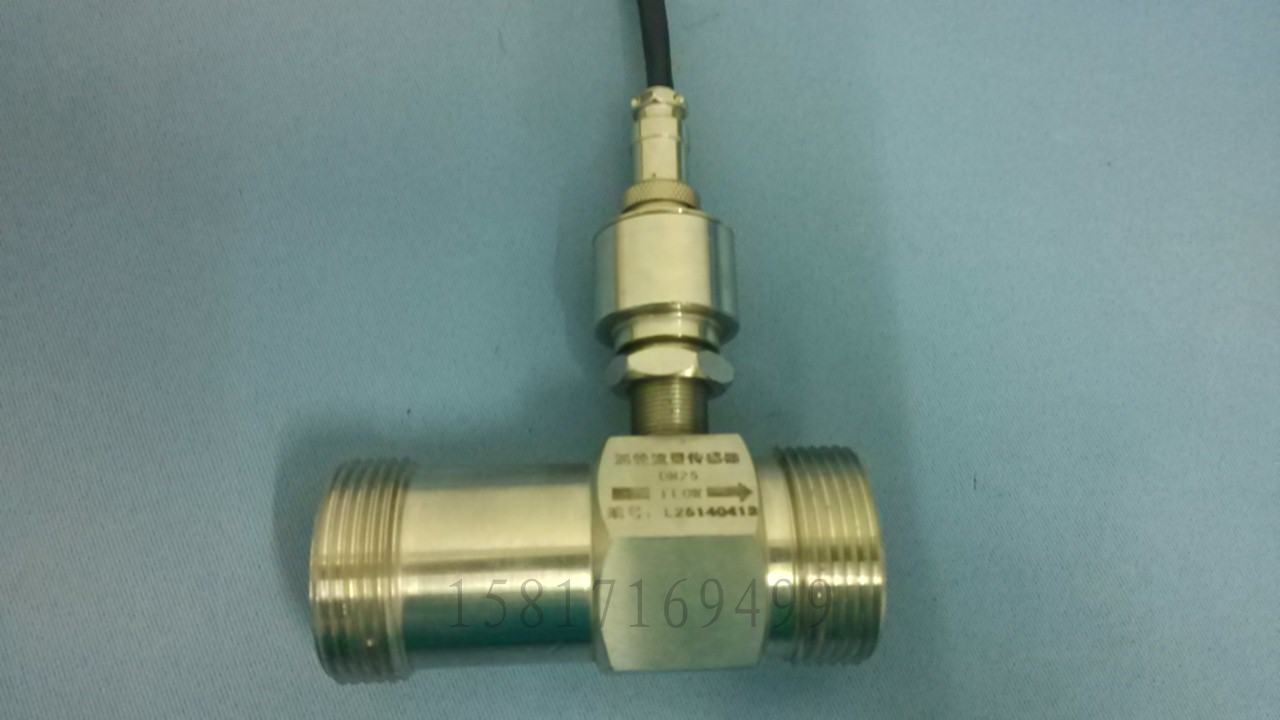

产品名称：LWGYA型涡轮流量变送器
一、概述
LWGYA型涡轮流量变送器本身不带显示功能，仅将流量信号远传输出电流信号(4-20mA)该仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪表、PLC、DCS等计算机控制系统配合使用，该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途；
二、产品特点：
■传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能；
■结构简单、牢固以及拆装方便；
■测量范围宽，下限流速低；
■压力损失小，重复性好，精确度高，叶轮具有防腐功能；
■具有较高的抗电磁干扰和抗振动能力；
三、工作原理：
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k
式中：
f——脉冲频率[Hz]；
k——传感器的仪表系数[1/m3]，由校验单给出。
Q——流体的瞬时流量（工作状态下）[m3/h]；[1/L]为单位
3600——换算系数；
每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量；
四．主要技术性能：
■公称通径：（4～200）mm基本参数见表一；
■介质温度：（-20～80）℃、（-20～120）℃；
■环境温度：（-20～55）℃；
■准 确 度：±0.2%、±0.5%、±1%；
■介质温度：-20-120 ℃；环境温度：(-20～55) ℃；
■供电电源：24VDC供电，二线制4-20mA输出；
■本体材质：304、(316L)；
■叶轮材质：2Cr13（镀钛处理、双相钢）
■轴承材质：硬质合金;
■连接方式：螺纹、法兰、法兰夹装、卫生卡箍接口；
■法兰标准：国家标准；
■工作压力：1.6～2.5MPa(10-25MPa高压需定做加工)；
■防护等级：IP65；防爆等级：ExdIIBT6；
表一
LWGY□ □□□ □ □ □ 说 明
类
型 LWGY 流量传感器脉冲输出三线制，+12VDC,+24VDC供电；
LWY 现场显示型3.2V10AH锂电池供电；
LWYA 现场显示带4～20mA或脉冲输出，+24V供电；
LWGB 流量变送器4～20mA输出，+24V供电；不带显示；
公
称
通
径 4 正常流量范围
m3/h 0.04～0.25 扩展流量范围
m3/h 0.04～0.4
6 0.1～0.6 0.06～0.6
10 0.2～1.2 0.15～1.5
15 0.6～6 0.4～8
20 0.8～8 0.45～9
25 1～10 0.5～10
32 1.5～15 0.75～15
40 2～20 1～20
50 4～40 2～40
65 7～70 3.5～70
80 10～100 5～100
100 20～200 10～200
125 25～250 12.5～250
150 30～300 15～300
200 80～800 40～800
防
爆 无标记，为非防爆型
B 防爆型
精度
等级 A 精确度0.2级
B 精确度0.5级
C 精确度1.0级
涡轮
类型 A 正常流量范围
B 扩展流量范围
说明：
DN4～DN10管径螺纹连接或焊接，配有前后直管段和过滤器,最大压力为6.3MPa；
DN15～DN40管径的传感器为螺纹连接，压力为2.5MPa；
DN50～DN200管径的传感器为法兰连接, 压力为1.6Mpa；
DN15～DN40管径可选配前后直管段或活接头，材质分碳钢和不锈钢；
DN15～DN40管径如需法兰连接，订货时说明；
★高压型及特殊要求订货时说明；
五、使用
■使用时，应保持被测液体清洁，不含纤维和颗粒等杂质；
■传感器在开始使用时，应先将传感器内缓慢的充满液体，然后再开启出口阀门（阀门应安装在流量计后端），严禁传感器处于无液体状态时受到高速流体的冲击；
■传感器的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系；
■传感器不用时，应清洗内部液体，吹干后且在传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存（此项非常重要）；
■配用的过滤器应定期清洗，不用时应清洗内部的液体，同传感器一样，加防尘套，置于干燥处保存；
■传感器的传输电缆可架空或埋地敷设（埋地时应套上铁管）；
■在传感器安装前，先与显示仪表或示波器接好连线，通电源，用口吹或手拨叶轮，使其快速旋转观察有无显示，当有显示时再安装传感器。若无显示，应检查有关各部分，排除故障；
六、安装尺寸：
公称通径（mm） L (mm) G D (mm) D (mm) 孔数
4 295 G1/2
6 330 G1/2
10 450 G1/2
15 75 G1 Ф65 Ф14 4
20 80 G1 Ф75 Ф14 4
25 100 G5/4 Ф85 Ф14 4
32 140 G2 Ф100 Ф14 4
40 140 G2 Ф110 Ф18 4
50 150 Ф125 Ф18 4
65 170 Ф145 Ф18 4
80 200 Ф160 Ф18 8
100 220 Ф180 Ф18 8
125 250 Ф210 Ф25 8
150 300 Ф250 Ф25 8
200 360 Ф295 Ф25 12
