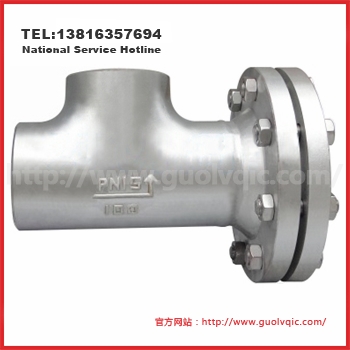

SRTI5正折流式T型过滤器

  • 这真不是您需要的产品?
  • 品  牌:
  • 汗越
  • 主要规格:
  • 400mm
  • 用  途:
  • 过滤
    • 一、SRTI5正折流式T型过滤器产品概述 SRTI5正折流式T型过滤器是我公司按《SH/T 3411-1999石油化工泵用过滤器选用、检验及验收》标准设计与制造、检验及验收的,其与反折流式T型过滤器在外形、结构、尺寸、功能上基本相同,主要区别在于滤筒的丝网安装有别,正折流式丝网安装在滤筒内,反折流式丝网则安装在滤筒外,正折流式过滤的时候一般是从里向外,反折流式过滤的时候一般是从外向里。 SRTI5正折流式T型过滤器广泛应用于蒸汽、空气、水、油品等多种介质的管线中用于保护管线系统上各种设备,如水泵、阀门等,免受管道内的铁锈、焊渣等杂物带来对管道的堵塞和损坏,本产品具有抗污性能强,排污方便,流通面积大,压力损失小,结构简单,体积小等特点。 二、SRTI5正折流式T型过滤器主要零部件材料表 序号 零件名称 材料名称 1 壳 体 Q235-A 20# 1Cr5Mo 15Cr5Mo 304 316 316L 2 法 兰 Q235-A WCB 1Cr5Mo 15Cr5Mo 304 316 316L 3 法 兰 盖 Q235-A WCB 1Cr5Mo 15Cr5Mo 304 316 316L 4 过 滤 网 304 304 304 304 304 316 316L 5 螺 栓 35CrMoA 35CrMoA 35CrMoA 35CrMoA 304 316 316L 6 螺 母 35# 35# 30CrMo 30CrMo 304 316 316L 7 垫 片 金属缠绕垫、柔性石墨、聚四氟乙烯 8 排放丝堵 304 304 304 304 304 316 316L 三、SRTI5正折流式T型过滤器主要技术规范表 公称压力PN(MPa) 1.6 2.5 4.0 2.0 5.0 壳体试验压力(MPa) 2.4 3.75 6.0 3.0 7.5 高压液密封试验压力(MPa) 1.76 2.75 4.4 2.2 5.5 低压气密封试验压力(MPa) 0.6 0.6 0.6 0.6 0.6 过滤精度 80-3000μm 设计制造标准 SH/T 3411-1999 法兰标准 JB/T 81-1994、GB/T 9112-2000、HG/T 20592-2009、HG/T 20615-2009、SH/T 3406-1996 试验方法与检验标准 SH/T 3411-1999 四、SRTI5正折流式T型过滤器主要外型尺寸表 尊敬的用户!如果你需订购我厂SRTI4反折流式T型过滤器产品,咨询时烦请说明公称通径、公称压力、滤芯材质及过滤精度、过滤介质、法兰执行标准等,T型过滤器法兰密封面由客户自定,如无说明,一般以突面(RF)形式为准,我公司可按客户需求承接定制,更多相关产品介绍请浏览: http://www.guolvqic.com/Y型过滤器 http://www.guolvqic.com/category44.htm三通球阀 http://www.guolvqic.com/content4_327.htm​正折流式T型过滤器
