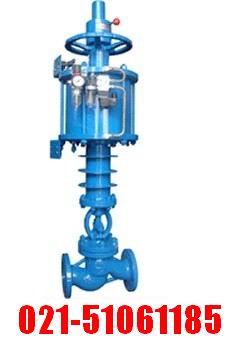

产品名称： J641H气动高温截止阀
产品型号： J641H
连接方式： 法兰
结构形式： 直通式
驱动方式： 气动
产品口径： DN50-DN200
公称压力： 1.6-4.0MPA
阀体材质： WCB，不锈钢，锻钢
联系电话： 021-51061185 37004595
联系传真： 021-51079320
邮件地址： shweierdun@163.com
联系我们： 白先生;苏小姐
联系手机： 18964118897 15862657172
联系 QQ： 843667323，812998712，416865208
公司名称： 上海威尔顿阀门制造有限公司
公司网址： http://www.0755fm.com/html/2781.html
服务承诺： 专业制造、专业服务，威尔顿为您创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是威尔顿永恒的主题。威尔顿严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大新老客户提供优质产品，至善至美服务.
产品说明
上海威尔顿阀门制造有限公司主要生产(J641H气动高温截止阀)也是国内(气动阀门)生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！
产品介绍：J641H气动高温截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，阀门操作方便、灵活。气缸使用介质：压缩空气，氮气。气动截止阀结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。
执行标准：
设计与制造 GB/T1223
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
材 料
碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB6
标 志 GB/T12220
供 货 JB/T7928
结构特点：
1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
主要零件材料:
阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度 (≤℃)
WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti
Stellite12 Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200
ZGlCrl8Ni2Mo2Ti CF8M
Stellite12 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸类、
碱类、混酸 200
ZG00Crl7Nil4M02 CF3M
Stellite12 Stel1ite6 316L PTFE 磷酸类、
尿素、甲铵液 200
ZGlCr5MO ZGlCr5MO
Stellite12 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550
主要外形尺寸、连接尺寸:
公称压力 PN(MPa) 公称通径 DN(mm) 标准值 参考值
L D D1 n2 D6 b f f1 Z-φd L1 H
1．6 50 230 160 125 100 16 4-φ18 185 645
65 290 180 145 120 18 3 4-φ18 232 690
80 310 195 160 135 20 3 8-φ18 232 715
100 350 215 180 155 20 3 8-φ18 232 770
125 400 254 210 185 22 3 8-φ18 283 780
150 480 280 240 210 24 3 8-φ23 283 810
200 600 335 295 265 26 3 12-φ23 283 967
250 622 405 355 320 30 3 12-φ25 283 1143
300 698 460 410 375 30 4 12-φ25 283 1292
2.5 50 230 160 125 100 20 3 4-φ18 185 645
65 290 180 145 120 22 3 8-φ18 232 690
80 310 195 160 135 22 3 8-φ18 232 715
100 350 230 190 160 24 3 8-φ23 232 770
125 400 270 220 188 28 3 8-φ25 283 780
150 480 300 250 218 30 3 8-φ25 283 810
200 600 360 310 278 34 3 12-φ25 283 967
250 622 425 370 332 36 3 12-φ30 283 1143
300 698 485 430 390 40 4 16-φ30 283 1292
4．0 50 230 160 125 100 88 20 3 4 4-φ18 185 645
65 290 180 145 120 110 22 3 4 8-φ18 232 690
80 310 195 160 135 121 22 3 4 8-φ18 232 715
100 350 230 190 160 150 24 3 4．5 8-φ23 232 770
125 400 270 220 188 176 28 3 4．5 8-φ25 283 782
150 480 300 250 218 204 30 3 4．5 8-φ25 283 875
200 600 375 320 282 260 38 3 4．5 12-φ30 283 1160
订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.
订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
