- 原理：
超声波流量计以速度差法为原理，测量圆管内液体流量，流体的流速与超声波顺流和逆流传播的时间差成正比。此外还可以用相差法、频差法等。它具有稳定性好，零点漂移小、测量精度高、量程比宽,抗干扰能力强等特点
特点：
测量流速范围宽（0.01-12m/s），管径范围大（DN15～4000mm）,适用于各种管材质。
管道式结构紧凑、坚固、精度高、量程比宽、安装简单、压力损失小、无机械活动部件。
外夹式传感器、插入式传感器可不停机安装维护。
全中文的操作界面，使用更简单方便。
具有两路模拟量输入接口可测量热量（冷量）、压力、温度等参数。
可选单声道，双声道，三声道型。
防非操作人员误动的密码锁保护。
主要参数：
插入式超声波流量计

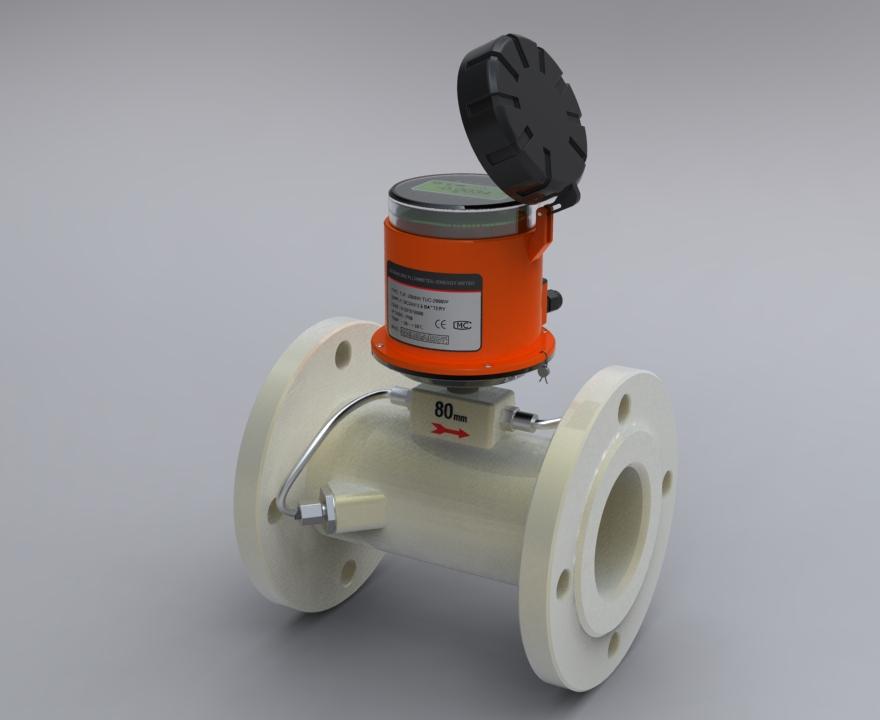

管段式超声波流量计
外加式超声波流量计
管径范围(mm)
DN80-4000
DN20-2000
DN20-4000
流速范围（m/s）
0.01～12
准确度（%）
单声道
双声道
三声道
单声道
双声道
三声道
1.5
1
1
0.5
1
0.5
0.5
测量介质
饮用水、河水、海水、地下水、冷却水、高温水、污水、润滑油、柴油、燃油、化工液体、其他均质流体
管道材质
金属（如碳钢、铸铁、不锈钢、铝等）非金属材质（如PVC,有机玻璃等）
管衬材质
玻璃钢、沙浆、橡胶等
信号输出
1、4-20mA：阻抗小于800Ω，光电隔离，准确度0.1%。
2、累计脉冲输出：光电隔离，无源开路输出，传输距离小于500m。
3、RS-485:光电隔离，波特率可选择，传输距离大于1.6Km.
4、打印机：RS-232串口模式。打印机为选配件。
5、M-BUS.
键 盘
2×8汉字键盘
显示器
2×10汉字显示或英文显示
测量功能
显示瞬时流量、瞬时流速、正累计流量、负累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、断电时间等。
数据存贮
可存贮前720小时，前365天，前36个月和前十年的测量数据，包括瞬时流量、累计流量、断电时间等。
环境温度
转换器：-10～45℃（特殊环境请说明）
传感器：-40～+60℃（常温型）
-40～+160℃(高温型)
传感器材质
不锈钢和陶瓷
不锈钢和普通碳钢
常温型为尼龙 高温型为合金铝
传感器承压能力
管内部分压力小于4.5MPa
DN20～700mm小于2.5MPa
与管道内压力无关 建议不浸水工作
DN800～2000mm小于1.6MPa
传感器防护等级
IP68
转换器防护等级
壁挂式转换器：IP65 盘装式转换器：IP52 一体式转换器：IP67
防爆等级
EXdⅡBT6
传感器电缆长度
< 500m
< 500m
< 300m
传感器电缆型号
专用电缆SEYV-75-2(直径7mm)，越短越好，减少干扰，也可以加长到300m若长要加粗电缆
工作电源
AC220V, DC12～36V 0.8A (可选)
转换器外形尺寸
壁挂式：213×185×107mm 盘装式：160×80×250mm 一体式：185×140×100mm
传感器外形尺寸
220×ø20(杆部)×ø50（连接部)mm
见管段传感器数据表
60×40×35mm
转换器重量
壁挂式：1.2Kg 盘装式：0.8Kg 一体式：1.4Kg
传感器重量
0.7Kg/支
见管段传感器数据表
0.2Kg/支
热量测量功能
测量供热量、热损耗、入口温度、出口温度
应用：
自来水、河水、海水、冷却水、化工液体、润滑油饮用水
柴油、燃油
化工液体
