- 原理：

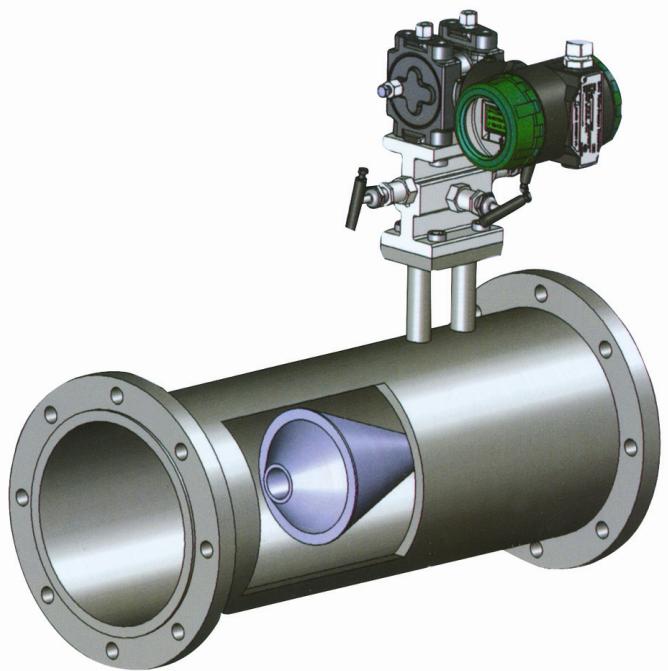

V锥流量计是一种差压式流量仪表，其理论基于封闭管道中能量相互转化的伯努得定理，在稳定流量的情况下，管道中的流速与差压的开方成正比。在V锥体的前后产生差压 △P，此差压的高压（正压）是在上游流体收缩前的管壁取压口处测得的静压力P1，而低压（负压）则是在内锥体朝向下游端面，V锥中心轴处所开取压孔处压力P2，如右图所示。
特点：
精度高，重复性好，量程比宽
直管段要求低，流体的流态整形
长期稳定性能好，信号稳定性好
流体的低永久压损，V锥体β系数计算范围宽
V锥流量传感器的管内无滞留区域，不同的物料混合
流量计是纯机械体，因此耐高温、耐高压、耐腐蚀及不怕振动
可测的流体广泛（液体、气体、蒸汽），测量范围宽（微小流量～大流量）
主要参数
准确度
±0.5%（差压流量变送器准确度应高于±0.2%）
（β：0.45～0.85，当β＜0.55，量程比4：1时准确度≤0.30%
重复性
±0.1%
工作压力
≤16MPa, 最大≤32MPa
工作温度
-40～550℃
环境温度
-40～65℃
安装直管段要求
前0-3D直管段、后0-1D直管段
量程比宽
通常为10：1，选择合适的参数可达到50：1
压损小
同样的β值，压损是孔板1/3～1/5
适用介质
气体
煤气：焦炉煤气、高炉煤气、城市煤气
天然气:包括含湿量5%以上的天然气
各种碳氢化合物气体：烷烃类、烯烃类等气体
各种气体制造：氢、氦、氩、氧、氮气等
腐蚀性气体：湿的氯化物气体等
空气：包括含水、含尘埃的空气、压缩空气等
烟道气：各种锅炉、加热炉排放的烟道气
蒸汽
饱和蒸气
过热蒸汽
液体
油类：原油、燃料油、含水乳化油、柴油等
水：原水、饮用水、生产水、污水等
各种水溶液：酸、碱、盐水溶液等
有机物化学品：甲醇、乙二醇、二甲苯等
特殊流体
油+HC气+沙
加气的水：H2O+N2+空气：H2O+CO2等
应用：
饱和蒸汽流量测量 检测烟道气等排气流量
天然气、高炉煤气、焦炉煤气、氢气、氮气、碳氢化合物、单组分、多组分气体、空气等各种气体流量测量
检测水、液化石油气、成品油、原油料、甲醇、乙二醇、甲苯、氨水、双氧水、各种水溶液等流量
在各种淤浆管路上应用 脏污介质的场合 直管段不足的场合
对精度要求较高的场合 多相流体测量 湿气体流量测量
