- SK-30QL系列桥梁检测和监测系统
SK-30QL系列桥梁检测和检测系统采购先进的传感器，具有高精度及高稳定性，能够在高温高湿和极低温度下保持正常工作状态，达到IP68的zui 高防水性能。

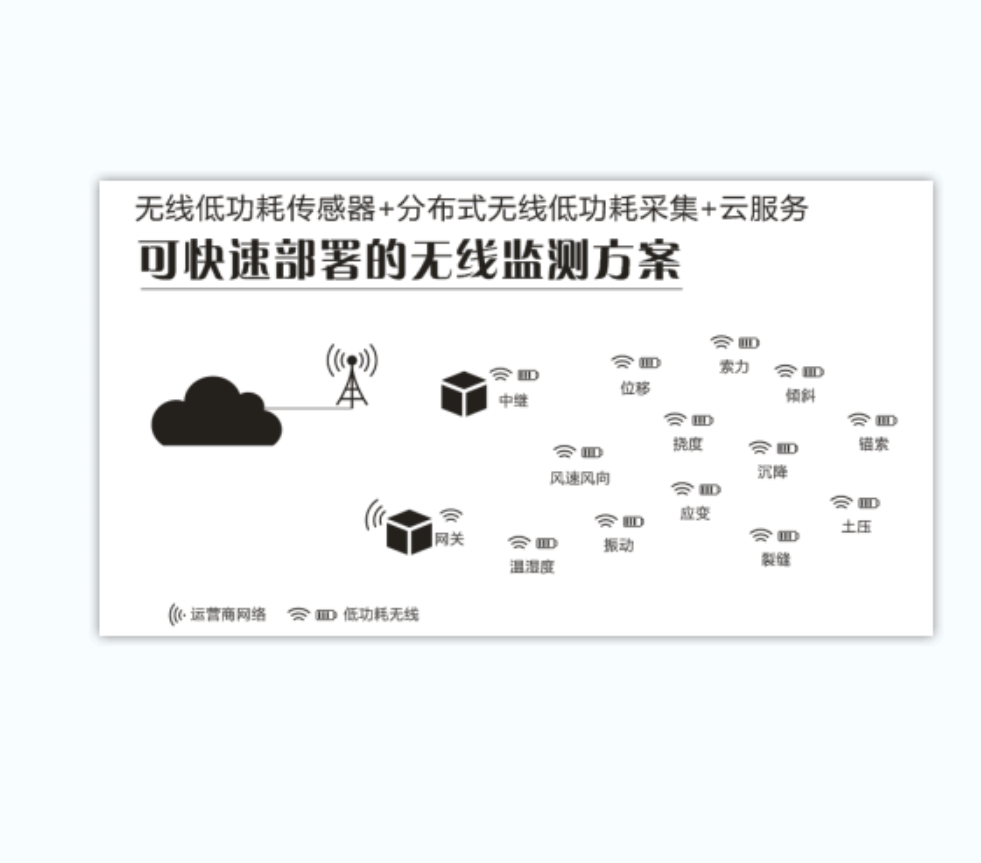

SK-30QL系列桥梁检测和检测系统传感器采用远程无线数据通讯结构，具有全自动数据发送功能，数据采用压缩编码算法，通讯数据发送速度快，数据包自动误码检测，自动重发校准。相比有线结构状态传感器系统更加可靠，其安装更加简便，不需固定线路，不会因线路断线而中断数据，大大的简化了传感器布置流程。其通讯距离达15km，通过中继终端，通讯距离可达50 km，
SK-30QL系列桥梁检测和检测系统采用高性能聚合物电池和可充锂电池结构，可在+70℃~-40℃下稳定的工作，其先进的电源管理系统可 bao 证系统极低的功耗，电池工作寿命可达20年。可采用太阳能电池补能系统充电等多种充电结构，ji 大的增加系统工作时间，可达数十年不用维护，减少工程人员的管理工作量。
SK-30QL系列桥梁检测和检测系统通过无线式网络终端将检测数据传至服务器，通过强大的计算机软件系统将数据进行处理，将桥梁的安全数据等参数进行保存，实时显示桥梁的工作状态，软件系统可载入桥梁的设计参数并自动计算，人工设置相关报警参数，可将相关参数数据推送至手机或电脑中进行远程查看和分析。
一、桥梁检测系统设备
1.1 .1桥梁结构检测
结构几何参数检测
结构线形与变位检测
构件材料强度检测
构件裂缝检测
结构或构件缺损状况及耐久性参数检测
支座与伸缩装置状态检测
索力检测
结构自振频率检测
1.1.2 静力荷载试验
1.1.3动力荷载试验
1.2 检测设备
序号 仪器 技术参数 检测项目
1 激光测距仪 测量范围：0~120m
测量精度：±3mm
显示精度：1mm 结构几何参数检测
2 高精度拉线传感器 测量范围：0~6000mm（长度可订制）
精度：±0.02%FS
3 全站仪 放大率：28倍
成像：正像
物镜直径：44mm
精度：2″
测量范围：2000m
精度：2mm+2 结构线形与变位检测
4 无线倾斜计 测量范围：±90°
精度±4°以内：±0.005′
精度±15°以内：±0.013′
精度±45°以内：±0.038′
精度±86°以内：±0.06′
分辨率：0.0001′
5 回弹仪 测强范围：10~60MPa
标称动能：2.207J
冲 ji 锤冲程：75mm 构件材料强度检测
6 非金属超声监测仪 声时测读范围：0~640000us
声时测读精度：±0.05us
幅度测读范围：0~177db
幅度分辨率：3.9‰
接收灵敏度：≤10uv 构件裂缝检测
7 裂缝观测仪 量程：0~10mm
测量精度：0.01mm
图片精度：1280*720
8 混凝土碳化深度仪 测量深度：8mm
分度值：0.25mm 结构或构件缺损状况
及耐久性参数检测
9 酚酞溶液及针管
10 钢筋定位及锈蚀测定仪 测量电位：±1000mv
测试精度：±1mv
测点间距：1~100cm
11 混凝土电阻率测试仪 量程：0~20 kΩcm，0~200 kΩcm，0~2000 kΩcm
显示分辨率：0.1 kΩcm
准确度：±1 kΩcm
测试范围：2000 kΩcm
12 喷壶，耦合液
13 高精度无线位移计 测量行程：0~500mm（可订制）
精度：0.2%FS
重复性：0.2%FS 支座与伸缩装置检测
14 无线倾斜计 测量范围：±90°
精度±4°以内：±0.005′
精度±15°以内：±0.013′
精度±45°以内：±0.038′
精度±86°以内：±0.06′
分辨率：0.0001′
15 无线索力测试模块 测试范围：拉力：10~10000KN
索径：6~150mm
测试精度：优于0.1%
输入信号：机械振动 索力检测
16 无线桥梁（动静载荷）自振和共振特性监测模块 通道数： 3 (X、Y、Z三向)
传感器类型：内置三向加速度传感器
量程：±2g、±6g 可设置选择
频率范围 ： DC ~ 600Hzmax (-3dB )
横向灵敏度比： <5%
零点漂移：±0.8mgmax/℃
非线性：±2%FSmax
噪声谱密度: 50 μg/Hz-2
结构自振频率检测
17 振弦读数仪 频率模数：200~25000F 分辨率：0.1F
精度：0.01%FS
频率值：450~5000Hz 分辨率：0.1Hz 精度：±0.01FS% 荷载试验
18 钢弦、引线 订制
19 百分表 量程：0~0.8mm
分辨率：0.01mm
20 精密水准仪 每公里往返：3mm
倍率：32倍
物镜口径：42mm
视场角：1°20′
安平精度：±0.6″
21 动态数据测试系统 软件
22 静态数据测试系统 软件
二、桥梁监测系统设备
1.桥梁线性检测系统
产品特点：
高精度和重复性
电池寿命长（> 10 年 @ 1 小时采样率）
产品优点：
高精度、可靠的三轴倾斜传感器，范围可至 90 度
远距离通讯（zui 远15公里）
低功耗、电池寿命长（长达 10 年）
适用于恶劣环境
配置简单
技术参数：
测量范围：±90°
精度±4°以内：±0.005′
精度±15°以内：±0.013′
精度±45°以内：±0.038′
精度±86°以内：±0.06′
分辨率：0.0001′
重复性：＜0.0003°
电池寿命：采样率30秒，8个月
采样率5分钟，3年
采样率1小时，＞10年
2.桥墩沉降监测系统。
数字液位系统是精确监测沉降的重要工具。
对于每个项目，需要选择具有适当测量范围的传感器，以确保准确的沉降测量：即使在预期沉降之后，高程差也需要在该范围内。
在安装过程中，传感器通过压力管线、空气补偿管线和数字数据电缆互连。
然后根据液体压力得出系统中各个传感器的高度变化。这是通过将每个传感器处的液体压力与参考传感器处的压力进行比较来完成的。
由于传感器之间没有液体流动，系统会立即响应沉降。该传感器还直接将测量数据数字化并进行自动温度补偿。
产品特点：
高精度：24位A/D转换，全数字传输
灵活：1 个网络中多达 100 个不同的传感器
安装快速简单
易于维修和扩展（4 线、颜色编码电缆）
传感器中的所有重要校准数据
技术参数：
测量范围：500~1000mm水柱
分辨率：0.002%满量程
精度：±0.08%FS
重复性：±0.06%FS
温度：-40~15℃
分辨率：0.1℃
精度：±0.2℃
湿度：0~95%RH
分辨率：0.1%RH
精度：±3%RH
3.桥梁（动静载荷）自振和共振特性监测模块。
产品特点：
支持在线、离线测试
符合EE820.15. 4/ZIGBEE通讯标准
自组织、自恢复网络
内置2M可扩充数据存储器
直观的工作状态指示
支持65535个测量节点
技术参数：
通道数： 3 (X、Y、Z三向)
传感器类型：内置三向加速度传感器
量程：±2g、±6g 可设置选择
频率范围 ： DC ~ 600Hzmax (-3dB )
横向灵敏度比： <5%
零点漂移：±0.8mgmax/℃
非线性：±2%FSmax
噪声谱密度: 50 μg/Hz-2
采集速率:zui 高1.5kHz多档可设置
4.结构（扰度，位移）线型与变位监测模块。
位移传感器
5.拉索应力监测系统。
产品特点：
使用经过验证且可靠的振弦技术
适用于手动或远程抄表
包含一个用于温度监控和补偿的集成热敏电阻
O 形圈密封提供防水功能
产品优点：
提供准确、可重复的读数
使用寿命长，长期稳定可靠
坚固可靠
技术参数：
总体长度：156mm
测量范围：7500με
分辨率：1με
准确性：±0.1~±0.5满量程
非线性：＜0.5%满量程
热膨胀系数：12.0ppm/℃
热因子：K＜0.1%FS/℃
使用方法：
在灌浆之前，通过拧紧绞合锚周围的安装块来安装传感器。然后可以使用兼容的读数器立即读取仪表或使用数据记录器自动记录仪表。然后可以通过应用校准因子将每个仪器的读数转换为微应变。每个压力表都有一个集成热敏电阻，可以记录温度和应变。
6.构建裂缝监测系统。
振弦式裂缝计设计用于测量建筑物、桥梁、大坝、管道等裂缝和接缝处的位移。它可以测量接缝的膨胀和压缩。
振弦式裂纹仪可以精确测量裂纹扩展，用于结构或岩土工程监测。
该传感器由优质不锈钢制成，采用 O 形圈，可在水下使用，专为长期可靠监测而设计。该传感器包含一个过压避雷器，可防止电气损坏。它安装在裂缝或接缝上，通过检测传感器内部振弦的张力变化来监测位移。
产品特点：
使用经过验证的振弦技术
适合长期监测
适用于手动或远程监控
完全防水
配有热敏电阻，用于温度监控
产品优点：
提供准确、可重复的读数
使用寿命长，长期稳定可靠
过压避雷器可防止电气损坏
连接电缆坚固、屏蔽且灵活
技术参数：
测量范围：30,50,100mm
分辨率：0.025%满量程
准确度：±0.2%满量程
使用方法：
振弦式裂纹仪由一个伸缩式传感器主体和一个弹簧张紧振弦元件组成。伸缩式主体的每一端都固定在待监测裂纹的两侧。
由于裂纹张开或闭合，锚固件之间的距离发生变化，将导致连杆在换能器体内移动，改变弹簧上的张力，从而改变导线的谐振频率。
7.支座与伸缩缝状态监测系统。
该系统由两个臂和两个可灌浆锚栓组成。三个振弦式位移传感器也可监测温度，安装在安装系统内并定位用于监测。专门用于测量两个相邻表面在三个正交方向上的相对位移。
产品特点：
•在 X、Y 和 Z 轴上读取
•使用经过验证的振弦技术
•经过长期监测证明
•适用于手动或远程监控
•完全防水
•配有热敏电阻，用于温度监控
•准确且坚固
产品优点：
•三路 du 立运动监控，一站式安装
•在长电缆长度上提供准确、可重复的读数
•使用寿命长，长期稳定可靠
•安装过电压避雷器以防止电气损坏
•连接电缆坚固、屏蔽且灵活
技术参数：
测量范围：30,50,100mm
分辨率：0.025%满量程
准确度：±0.2%满量程
使用方法：
可灌浆锚栓安装在接缝或裂缝的两侧；提供的安装夹具可确保两个锚栓正确定位。一旦锚定到位，即可移除安装夹具并安装 VW 传感器。VW 传感器靠着参考砧面定位，zui 常见的是设置在其中点，并将电缆连接起来。
被监控位置的移动会导致两个锚点之间的相对变化；这反过来会导致一根或多根 VW 传感器杆 du立移动，从而改变电线的频率。这种频率的变化会被记录下来，并可以转换为以毫米为单位显示运动。
通常，信号电缆从传感器延伸到数据记录器以进行远程读取。或者，使用终端/接线盒并使用手持式读数器或数据记录器来手动记录读数。获取初始数据读数，然后将其与所有后续读数进行比较，以给出位移的变化和幅度。
