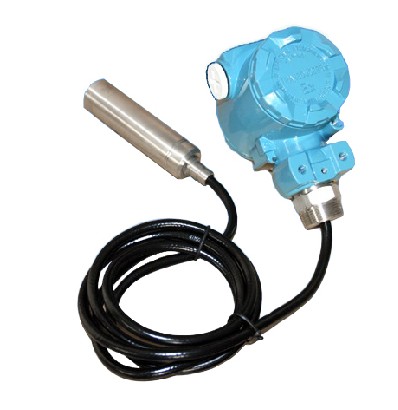

- 地下水位计--压力水位计--投入式水位计
1. 概述
3D-MEMS硅电容压力传感器以其特有的高精度、小尺寸和超低功耗而闻名于世。这类传感器的功率消耗非常低，这使它在电池供电的设备中具有不可比拟的优越性。
采用3D-MEMS硅电容压力传感器，经过微处理器的差值运算和非线性修正及温度补偿，消除了大气压变化的影响，从而实现水位压力的高精度测量，温度测量和储存。
全不锈钢一体式结构设计，100%的防水设计可长期水下使用，水压传感器、气压传感器、电池和电路等密封于不锈钢壳体内。φ 22mm国际标准尺寸，可安装应用于深井和其他应用现场，对地下水、河流、湖区、蓄水池等长期监测和地质灾害测报综合利用。
2. 特点
a. 基于3D-MEMS技术硅电容绝压传感器，长期使用无零点漂移；
b. 传感器功耗极低，正常工作时总电流消耗25uA；
c．集成水位、温度测量于一体，适用水位监测、地质灾害综合利用；
d. 内外部电源智能切换；
c. 采用16位混合信号微处理器技术，对水位传感器进行全数字化的线性和温度误差补偿，高精度、高分辨率；
d．64Mbi大容量flash储存器，长期自动记录数据；
e. 水位量程：10米、20米、40米、70米、100米；
f．过载能力：大于10倍满量程；
g. 工作温度范围-40~125℃，分辨率0.01℃，精度±0.2℃。
3. 工作原理及流程
采用新型硅电容绝压传感器进行测量，使水深压力传感器和大气压力传感器的压力信号具有更高的精度和分辨率。两个压力传感器的线性和温度误差全部进行了数字化补偿，补偿参数存储在非易失存储器中，确保了数据的安全型。
按照用户设定的采集周期，系统从休眠模式激活，MCU开始工作，温度和压力信号通过信号调理部分被送到MCU进行处理，然后按照规定的格式存储到Flash。通过RS485接口使用读书器可以读取下载这些数据，数据的内容包括：静水压值，静水位值，气压值，温度值，电池电压，当前时间，历史数据等。
当水位、温度数据采集和记录操作结束，系统再次进入休眠模式，MCU及外围模块停止工作，只有时钟模块工作，电池向时钟模块供电，保持时钟的准确性。当设定的采集间隔时间到来时，时钟模块负责激活系统，继续采集和记录。每次使用读书器从接口读取数据时，对系统时钟进行一次校正，保证时间的准确性。
电源管理部分进行功耗管理，以延长电池使用寿命，并且在使用读书器时，负责把外部电源切换进来，断开时再切回电池供电。保护电路负责对整个系统提供过压保护。
4. 性能参数
压力传感器
硅电容压力传感器
保定量程
10、20、40、70、100
mH2O
过载
10*FS
精度
0.05
%FS
分辨率
0.005
%FS
响应时间
＜10
s
工作温度范围
-20~85
℃
补偿温度范围
0~50
℃
温度传感器
数字式温度传感器
测温范围
-40~125
℃
温度精度
±0.2
℃
温度分辨率
±0.01
℃
时钟精度
±1
分钟/年
供电
3.6V AA锂电池或外部8~40V供电
V
电池寿命
10
年（1个测量记录/小时）
输出信号
RS485数字接口/MODBUS
储存器类型
Flash
储存器容量
50000
条
采集频率
1秒~99小时设定
采集模式
定时采集或命令式采集
大气压力补偿
内部气压传感器
备注：此产品可加装单钢丝或双钢丝导气电缆，请用户在订货时指明。
