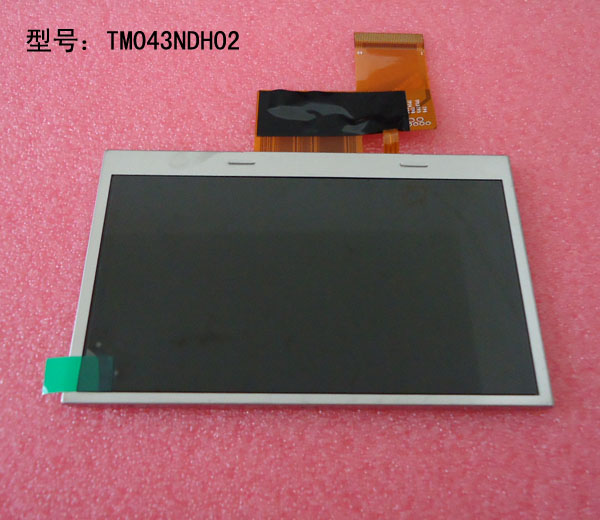

天马4.3寸工业液晶屏TM043NDH02
- 用 途：
- 工业显示，楼宇对讲，无人机显示，LCD液晶屏
- 一：天马4.3寸工业液晶屏TM043NDH02基本信息 品 牌TIANMA
液晶屏型号TM043NDH02
工作温度-20 ~ 70°C
存储温度-30 ~ 80°C
当前生产状态量产中
二：天马4.3寸工业液晶屏TM043NDH02结构特征 液晶屏尺寸4.3英寸
点分辨率480（RGB）*272(WQVGA)
像素密度128PPI
像素排列RGB垂直条状
宽高比16:9（宽:高）
点间距0.066*0.198mm（横*竖）
像素间距0.198*0.198mm（横*竖）
面板重量44.1g
表面处理雾化，Hard coating (3H)
显示区域95.04*53.86mm（横*竖）
可视区域99.6*56.7mm（横*竖）
外观尺寸105.5*67.2 mm（横*竖）
外观尺寸2.9±0.30 mm (厚度)
触摸屏无
三：天马4.3寸工业液晶屏TM043NDH02光学特征 显示模式TN，常白显示，透射式
液晶屏亮度300 cd/m
对比度500:1 (Typ.) (透射)
显示颜色16.7 (6-bit+Hi-FRC)
显示色域50% NTSC (CIE1931)
响应时间20(Max.)(Tr+Td)(ms)
可视角度70/70/70/50 (Typ.)(CR≥10) (左/右/上/下)
最佳视角6点钟直视
白色色度X:0.315; Y:0.335
白场变动1.25/1.33 (Typ./Max.)(9 points)
四、天马4.3寸工业液晶屏TM043NDH02发光系统 灯管位置侧入式光源
光源类型WLED
灯管数量5S2P
灯管形状阵列
光源寿命20K(Typ.) （小时）
单灯电压15V(Typ.)
单灯电流40mA(Typ.)
灯管总功率640mW(Typ)
接口类型包含在屏信号接口中
背光电路无
五、天马4.3寸工业液晶屏TM043NDH02信号接口 信号大类Parallel RGB
信号小类Parallel RGB（1 ch ，8 -bit）
液晶屏电压3.3V(Typ.)
液晶屏功率74.0mW（Typ.）
信号电压0≤VIL≤0.3VDD; 0.7VCC≤VIH≤VCC
接口类型FPC
接口脚距0.5mm
接口数量1pcs
接口脚数40pins
