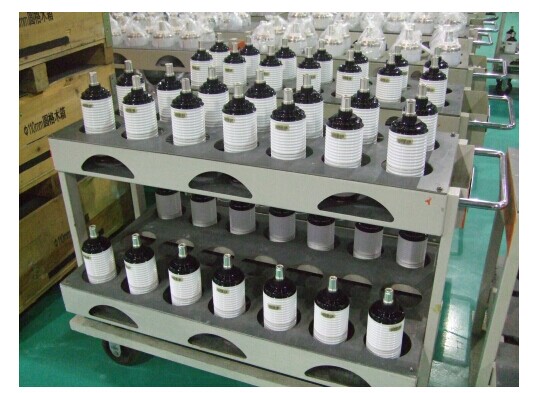

陕西宝光真空泡
- 这真不是您需要的产品？
- 品 牌：
- 陕西宝光13659211921
- 主要规格：
- TD12-40.5陕西宝光真空泡原厂正品，质量保证
- 用 途：
- 用于ZN12-35，ZN23-35，ZN39-35真空断路器内
- 陕西宝光真空泡生产厂家，指定品牌，绝对正品。联系人雷经理13659211921！
型号有TD12-40.5/1250A,TD12-40.5/1600A,TD12-40.5/2000A,户内ZN23-40.5，ZN39-40.5，ZN12-40.5真空断路器专用，安装于GBC-40.5，JYN-40.5，XGN-40.5柜子内。
TD21-40.5/630A,TD21-40.5/1250A,TD21-40.5/1600A,TD21-40.5/2000A用于户外ZW7-40.5真空断路器内安装。
TD22-40.5/630A,TD22-40.5/1250A,TD22-40.5/1600A,TD22-40.5/2000A用于户内ZN85-40.5真空断路器，安装于KYN61-40.5开关柜内。
TD14A-12/630，TD14-12/1000A,TD14-12/1250A,TD14-12/1600A,TD14A-12/2000A,用于10KV真空断路器ZN28-12，ZN63-12，VS1-12内，陕西宝光陶瓷真空泡。
真空灭弧室，又名真空开关管，是中高压电力开关的核心部件，其主要作用是，通过管内真空优良的绝缘性使中高压电路切陶瓷外壳真空灭弧室断电源后能迅速熄弧并抑制电流，避免事故和意外的发生，主要应用于电力的输配电控制系统，还应用于冶金、矿山、石油、化工、铁路、广播、通讯、工业高频加热等配电系统。具有节能、节材、防火、防爆、体积小、寿命长、维护费用低、运行可靠和无污染等特点。真空灭弧室从用途上又分为断路器用灭弧室和负荷开关用灭弧室，断路器灭弧室主要用于电力部门中的变电站和电网设施，负荷开关用灭弧室主要用于电网的终端用户。
2、真空泡工作原理
真空灭弧室一般是由绝缘外壳、波纹管、触头、导电杆、屏蔽罩、导向套等零部件组成的。真空灭弧室的外壳既是真空容器，又是动静触头间的绝缘体。波纹管是一种合金弹性元件，其管壁呈波纹状，在外力作用下可以沿其轴线拉长或缩短，在真空灭弧室中，波纹管的一个端口与动端法兰中心孔上的凸缘焊在一起，另一个端口与动导电杆焊在一起。这样借助波纹管的轴向伸缩，动导电杆可以在一定范围内进行轴向运动而不破坏外壳的气密性。在真空灭弧室中，波纹管的外部是真空，内部为大气，波纹管内外存在一个大气压的气压差，这一压力使动触头与静触头紧压在一起，形成触头自闭力。屏蔽罩的主要作用是屏蔽开断电流过程中产生的金属蒸气和金属液滴，触头在开断电流过程中，触头间的真空电弧使触头材料产生金属蒸气和液滴(电弧生成物)向四周喷射，这些电弧生成物将主要沉积到屏蔽罩的内表面上。如果没有屏蔽罩，电弧生成物就会沉积到绝缘外壳上，破坏外壳的绝缘。屏蔽罩还可防止电弧生成物反射回触头间隙，
引起弧后重燃和 重击穿。屏蔽罩还可以使真空灭弧室内部电场分布得比较均匀，从而提高真空灭弧室的绝缘水平。动、静导电杆是内接触头，外同主回路相连接的导电体。静导电杆的一端与静触头用钎焊连成一体，另一端通过钎焊同固定板相连。固定板是用来将真空灭弧室固定到真空断路器上，并将真空灭弧室的静导电杆与主回路连接。动导电杆的一端用钎焊连接动触头，动导电杆穿过波纹管和导向套并伸出外
壳，动导电杆伸出部分的直径较小，这是用来装导电夹的。端部中心有一螺孔，此螺孔用来与机械操动系统相连接，动导电杆带动动触头沿轴向运动完成合、分闸动作。导向套主要保证动导电杆进行直线运动，
防止动导电杆扭转从而损坏波纹管，使得灭弧室真空泄露。
更换真空断路器的真空灭弧室应注意事项
真空断路器开断短路电流达到规定的次数后，或者定期检查发现漏气时，应更换真空灭弧室。更换的步骤和应注意的事项如下：（1）按规定顺序拆下旧真空灭弧室。（2）安装新真空灭弧室以前，必须将其导电接触面擦试干净或砂光，接触面上不许涂油。（3）装配后的真空灭弧室，其动导电杆必须予以精心调整，使其保持在灭弧室的中间位置，以保证在分合闸过程中不致擦碰灭弧室。（4）安装完毕后，应对其进行工频耐压试验（在分闸情况下在动、静触头之间施加电压）。然后将断路器合闸，测量其主回路的电阻值。（5）测量超程和断路器行程，并将其调整到规定值。（6）安装试验合格后，必须不带负荷进行数十次合、分闸操作，只有确认无误后，才能投入运行。
