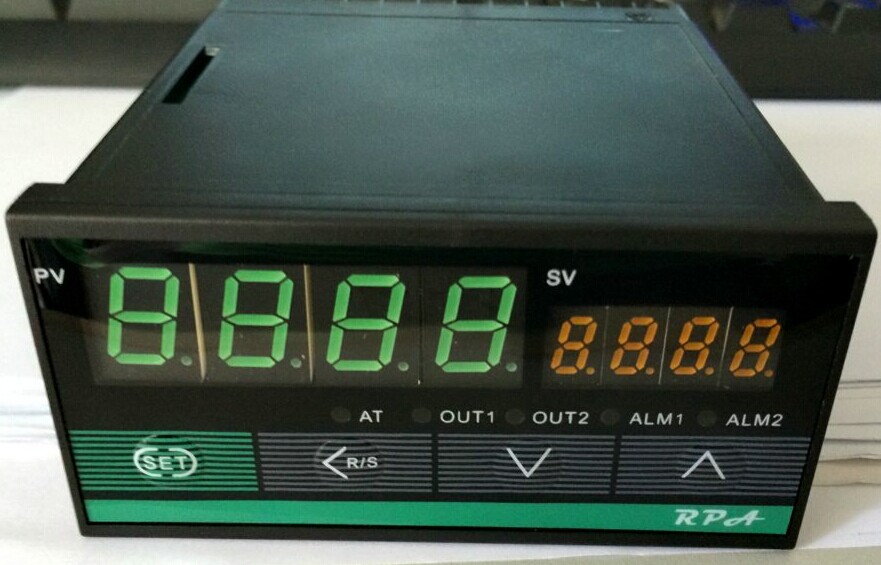

一、概述： DM系列高端型PID控制器是我公司根据多年的市场经验，开发出的一 种PID控制器，性价比高，完全可以替代同类型的进口产品。 本系列仪表采用先进的专家PID调节算法，控制精确稳定，无超调， 具备高精度的PID参数自整定功能。 根据客户的需求，推出两款显示面板：常规数码管、大屏幕LED，以 供选择。 对安装空间有要求的场合，本系列仪表可提供深度60mm的封装。 二、产品特点： 1、热电偶、热电阻、线性信号万能输入 2、双排分别显示测量值和设定值 3、硬件 RS485 光电隔离通信接口支持，静电电压承受能力大于2.5KV，MODBUS RTU 协议 4、PID 控制, 自整定功能，自动/手动模式可选，出厂PID参数适合大部分工业现场 5、RAMP 斜坡曲线控制功能，在启动的开始阶段不希望实现快速的调节，就可使用Ramp功能，时间范围可调：0-900分钟 6、提供 DC24V/35mA 馈电输出，带短路保护功能 7、光电隔离外部触点输入（两个设定值之间切换、手动/自动转换、键盘锁住） 8、主路控制输出:继电器,逻辑输出,电压,电流连续输出 9、加热/制冷功能可选 10、用户可以自行设定测量范围的上/下限 11、可自行设定最大输出功率 12、两路可编程式报警模式，有13种报警模式可选，触点状态可通过参数设置 13、摄氏／华氏(℃/℉)温度单位转换 14、可提供IP66防水、防尘结构 三、技术参数： 1、万能输入: 热电偶:K, J,R,S,B,E,N,T, 测温电阻:Pt100,Cu50 标准信号:0-20 mA ,4-20 mA,0-5V,1-5V 2、测量精度：0.2%F.S±1个字 3、取样周期：2次/秒 4、控制方式：PID控制 (带自主校正以及自动演算) 5、控制输出： 继电器接点输出：常开接点容量AC250V/5A、AC125V/6A (电阻负载) 固态继电器输出：DC12V/35mA 电流/电压输出：0-5V、1-5V、0-20mA、4-20mA 单相可控硅过零（移相）触发输出：可触发5～500A的双向可控硅(或单硅反并联模块) 6、RS485通讯接口，同一网络最多可接128台仪表，指示灯可显示通讯状态 地址范围：0-255 波特率：2400-19200bps 校验位：无校验、奇校验、偶校验可选，停止位：1位 通讯延时时间：0-2000ms 7、RAMP功能模式： 上电即运行RAMP 通过设置参数后运行 循环模式 单次模式 8、电源：100-240VAC; 24-30VDC/AC，功耗<4VA 9、容许周围温度、湿度:0～50℃,45～85%RH (不结露)
