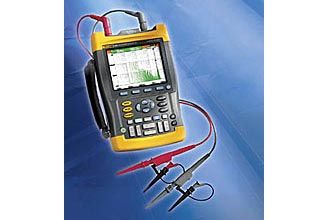

- 190 系列示波表: 速度、性能和分析能力
对于具有苛刻要求的应用,190系列高性能示波表提供了台式仪器所具有的技术指标。这些示波表具有200 MHz 的带宽、2.5 GS/s 的实时采样率和每通道27,500点的深度存储器,非常适合于那些既需要高性能手持示波器,又希望仪表由电池供电的工程师们。
190C和190B系列示波表具有高档台式示波器具备的技术指标。它们可以提供200MHz带宽,可以捕获高频信号;具有2.5GS/s实时采样率和高级的记忆与触发功能。同时具有坚固、紧凑、电池供电等特点。
•双输入通道-200, 100 或 60 MHz 带宽
•高达2.5 GS/s 的实时采样率
•可选择高分辨率的彩色显示屏(190C系列)或黑白显示屏(190B系列)
•3,000点/通道的高分辨率波形(新)
•即触即测(Connect-and-View™)自动触发和各种手动触发模式
•利用FFT进行频谱分析
•数字余辉,可以象模拟示波器一样分析复杂的动态波形
•快速的显示刷新率,可以即时观察动态信号
•自动捕获和回放100个屏幕
•在示波记录(ScopeRecord™)模式下,每通道27,500 点的记录长度
•趋势绘图(TrendPlot™)无纸记录仪,可以进行长达22天的趋势分析
•高达1000 V 的独立浮地隔离输入
•波形参考,用于波形的直观比较和自动通过/失败测试
•Vpwm 功能,用于马达驱动和变频器等应用
•1000 V CAT II 和 600 V CAT III 安全等级
•4小时可充电镍氢电池组
技术指标
带宽
Fluke 199C:
200 MHz
Fluke 196C: 100 MHz
Fluke 192C: 60 MHz
实时采样率
Fluke 199C: 2.5 GS/s
Fluke 196C: 1 GS/s
Fluke 192C: 500 MS/s
输入和数字转换器
2 路输入,另加1路外部/数字多用表输入
独立浮地隔离输入
输入通道之间、参考和地之间高达 1000 V 的隔离电压
时基范围
5 ns - 2 min/div
10 ns - 2 min/div (192B)
输入灵敏度
190C 型: 2 mV-100 V/div
触发类型
190C 型: 即触即测(Connect-and-View™)、Free Run、单次触发、沿触发、延迟触发、视频触发、可选脉宽触发和外触发
双斜率触发 (n循环触发)
毛刺捕获
50 ns (5 µs/div - 1 min/div)
示波测量
光标: 7种光标测量功能
自动: 30种自动测量功能
最大记录长度
示波记录模式: 27,500 点/通道
示波模式 3,000 点/通道
存储
屏幕 + 设置: 15
Replay + 设置: 2
显示
190C 型: 144 mm 全彩色 LCD 显示屏,快速刷新率
余辉
190C 型: 数字余辉功能,象模拟示波器一样具有波形衰减
波形比较
190C 型: 波形参考,自动通过/失败测试
环境参数:
工作温度
0ºC 至 50ºC
储存温度
-20°C 至 +60°C
运行海拔高度
3,000 m
安全技术参数
电气安全
1,000V CAT II/600V CAT III (EN61010-1)
机械和一般参数
尺寸
256 x 169 x 64 mm
重量
2.0 kg
保修期
3年部件和人力 (附件为1年)
电池寿命
镍氢电池: 4 小时
RS-232/USB 接口
型号名称 描述
Fluke 196C 彩色示波表 (100 MHz / 1 GS/s)
Fluke 192C 彩色示波表 (60 MHz / 500 MS/s)
所有型号均包括:
•BC190 电池充电器/电源适配器
•BP190 镍氢电池组
•快速指南
•用户手册 (CD-ROM)
•TL75 硬点测试导线组
•VPS200-G 电压探头 (200 MHz, 10:1),灰色
•VPS200-R 电压探头 (200 MHz, 10:1),红色
Fluke 192C/S 彩色示波表 (60 MHz / 500 MS/s) + SCC190
SCC190 套件包括:
•C190 硬壳仪器箱
•OC4USB 接口电缆
•SW90W FlukeView 示波表软件
Fluke 196C/S 彩色示波表 (100 MHz / 1GS/s) + SCC190
Fluke 199C 彩色示波表 (200 MHz / 2.5 GS/s)
Fluke 199C/S 彩色示波表 (200 MHz / 2.5 GS/s) + SCC190
Cases and Holsters
SCC190 仪器箱、FlukeView 软件和光隔离串行电缆
Clips
HC200 测试挂勾组,2 红,2灰
Options
CS20MA 电流分流,4~20 mA,30V CAT III
Test Probes
AS200-G AS200-G 探头附件组,灰色
AS200-R AS200-R 探头附件组,红色
DP120 DP120 差动电压探针
VPS210-G VPS210-G 电压探针套件, 200 MHz, 灰色 (1, 灰色)
VPS210-R VPS210-R 电压探针套件, 200 MHz, 红色 (1,红色)
VPS212-G VPS212-G – 电压探针套件,10:1,一个灰色
VPS212-R VPS212-R – 电压探针套件,10:1,一个红色
VPS220-G VPS220-G – 电压探针套件,100:1,一个灰色
VPS220-R VPS220-R – 电压探针套件,100:1,一个红色
机套和挂件
C190 仪器箱
C195 软携包
C550 工具包
