- 产品原理

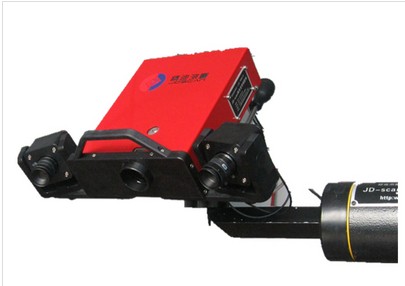

结构光三维视觉是基于光学三角法测量原理。光学投射器将一定模式的结构光投射到物体表面,在表面上形成由被测物体表面形状所调制的光条三维形状。该三维图像由处于另一位置的摄像机探测,从而获得光条二维畸变图像。光条的畸变程度取决于光学投射器与摄像机之间的相对位置和物体表面形廓(高度)。直观上,沿光条显示出的位移(或偏移)与物体表面高度成比例,扭结表示了平面的变化,不连续显示了表面的物理间隙。当光学投射器与摄像机之间的相对位置一定时,由畸变的二维光条图像坐标便可重现物体表面的三维形廓。由光学投射器、摄像机和计算机系统即构成了结构光三维扫描仪系统。
视频展示:
产品优势:
1. 采用国际最先进的结构光技术,达到国内外最新产品的技术水平,与传统的格雷码相移/外插式重建方法相比,测量精度更高,单次测量幅面更大(从50mm到3米)、抗干扰能力超强。
2. 强大的全自主软件系统,掌握核心的精度校正技术,所有程序代码都有研发团队进行编写,可完全满足客户的制定要求。
3.简洁的操作界面,全程一健式操作,不需第三方软件进行处理,一机多用,单幅测量幅面从50mm到3米,系统综合了大中小三种规格测量系统,可测量大至汽车车身小到硬币大小的物体, 测量物体规格不限。
4.系统配备强大后处理功能,配备先进的积累误差消除和点云精简模块,可以快速完成多幅点云的处理,点云数据量小而细节不丧失,拼接绝无错层,可以与工业摄影测量系统配合使用,能完成超大物体的测量,满足逆向设计和产品在线质量检测的不同需求。
6.扫描速度快,能够在2秒内完成单个幅面1200mm到30mm的测量,获取百万个扫描点, 测量点数据非常规则,测量数据基本无杂点。
7. 采用热光源光栅发射器,对测量环境要求低,可以在室内正常环境或者野外工作, 无需暗室,大多数产品不需要喷显像剂。
8. 支持 ASC, IGES, OBJ, STL, VRML, DXF, MDL, SMF等数据格式, 可以与Pro/E, UG, Imageware, Geomagic , AutoCAD等多种设计软件接口,长期升级和技术支持,以保证系统的长期升级更新和技术支持。
应用行业:
l 交通工具制造业
l 鞋类造型设计: 鞋楦扫描 、鞋模设计鞋底设计等
l 雕刻行业:平面雕刻、立体雕刻、家具木雕、石雕等
l 广告动画,虚拟三维重建
l 医学应用:牙齿扫描、器官美容、手术仿真.
l 文物数字化应用
l 服装设计行业
l 卫浴陶瓷业
l 教学应用行业
l 产品逆向工程
l 产品逆向检测
l 于汽车、航天航空、船舶工业、大型模具、
l 大型文物、发电设备及工程机械
l 板料成形、焊接变形、风洞变形、温度变形
产品详细参数:
机器名称
入门级三维扫描仪
白光三维扫描仪
蓝光三维扫描仪
旗舰型三维扫描仪
机器型号
JD-SCAN-A1
JD-SCAN-A2
JD-SCAN-A3
JD-SCAN-A4
生产时间
2010 款
2012 款
2013 款
2013 款
扫描方式
白光
白光
第三代蓝光
第三代蓝光
扫描系统
JDScanStudio(A1)
JDScanStudio(A2)
JDScanStudio(A3)
JDScanStudio(A4)
最大测量范围
10mm~1000mm
10mm~2000mm
10mm~4000mm
可订制
单幅扫描范围
50mm~400mm
50mm~400mm
50mm~800mm
可订制
单幅扫描精度
0.02mm
0.015mm
0.01mm
0.008mm
整体扫描精度
500mm<0.15(mm)
500mm<0.1(mm)
500mm<0.06(mm)
500mm<0.04(mm)
扫描速度
≤ 5S ( 12 帧)
≤ 3.5S ( 12 帧)
≤ 2.5S ( 25 帧)
≤ 1.5S ( 25 帧)
拼接方式
标志点智能拼接
标志点智能拼接
标志点智能拼接
标志点智能拼接
传感器
131 万
131 万
131 万 ~321 万 (FAST)
131 万 ~500 万 (FAST)
光栅放射器
白光 LED 光源
白光 LED 光源
蓝光高清 LED 光源
蓝光高清灯泡光源
镜头数量
2 组
2 组 ~4 组
2 组 ~4 组
2 组 ~4 组 ( 可订制 )
机器工作架
三角架
三角架
三角架
三角架
机器工作台
●
●
重型支架
重型支架
旋转转台
●
赠送
赠送
多轴全自动转台
全自动扫描
●
●
●
全自动转台扫描
软件功能订制
●
●
●
支持
虑光镜
●
●
光学滤光片
光学滤光片
配合摄影测量
●
●
支持
支持
标志点
1 万个
1 万个
5 万个
10 万个
质保
1 年
1 年
2 年
3 年
培训服务
在工厂培训
工程师上门
工程师上门
工程师上门
输出文件格式
ASC,IGS,STL
ASC,IGS,STL
ASC,IGS,STL
ASC,IGS,STL
计算机系统
XP/Win7/32 位
XP/Win7/32 位
XP/Win7/32 位 /64 位
XP/Win7/32 位 /64 位
备注:各种型号的配置请与业务工程师联系。
