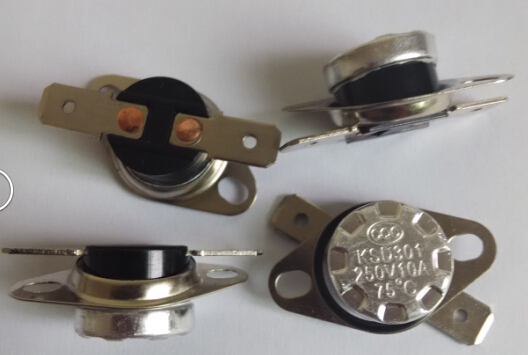

- 产品名称：KSD301温控器 成品外观：（图A） 一， 产品描述: KSD301温控器是带外壳全封闭的双金属片接触感温式温度继电器，是一种用双金属片作为感温组件的温控器。 二， 动作原理：当产品主件温度增高时所产生的热量传递到双金属圓片上， 达到动作温度设定时迅速动作，通过机构作用使触点断开或闭合；(图一) ～当温度下降到复位温度设定时，双金属圓片迅速恢复原状，使触点闭合或断开，(图二）达到接通或断开电路的目的，从而控制电路。 图A 三，主要特点：工作温度固定、动作可靠干脆、精度高、体积小、重量轻、不拉弧、使用寿命长、性能稳定可靠、不受无线干扰、结构精密、功能齐全。 四，主要用途 ：应用于电路需随温度变化而自动通、断的场合，使器具温度，控制在一恒定温度范围内。 五，应用范围： 1．家电类 饮水机、电热开水瓶、咖啡炉、滴漏式咖啡机、家用暖水袋、热水器；微波炉、电烤箱、电烤盘、电炸锅、多士炉、电饭堡、三明治烤炉、豆浆机；消毒柜、洗碗机、干衣机、洗衣机、电暖扇、电暖器、电热器、煎药壶、电吹风、电熨斗、吸尘器、锅炉、壁炉等．． 2．办公设备 覆被机、热熔机、激光打印机．．． 3．汽车类 过热保护、座位加热器．．． 等电器及电机之各类电热器具中作温度控制及过热保护组件使用。 六， 控制方式：1，自动复位：随温度的变化升高或降低，内部触点自动断开、自动闭合。 2，手动复位：当温度升高时，触点会自动断开；当控制器温度冷却后，必须通过手动按扭才能使触点复位而再次闭合。 3，一次性動作： 4，自動及手動一体： 七，技术参数 最大工作电流 T23／T24／ T36： AC 250V 10A；125V 15A (阻性负载) AC 250V 16A；125V 20A (阻性负载) 动作温度 40℃ ～ 250℃ 动作温度偏差 ±2℃、±3℃、±5℃、±8℃ 通断温度偏差 5℃ ～ 70℃ 八，弯脚外形尺寸 使用寿命 T23／T24： 40℃～210℃ 210℃～250℃ 自动复位 100,000次 30,000次 手动复位 10,000次 6,000次 T36： 50℃～150℃ 16A 10,000 次 10A 30,000 次 绝缘耐压强度 AC50Hz／2000V 历时 1min 无击穿现象 常态电器强度 大于100M Ω 触点接触电阻 小于50m Ω 平脚外形尺寸 九，内部结构图 十，安装使用注意事项 密封式温度开关(T23／T24) 1．采用接触感温式安装时，温度开关金属上盖平面应完全紧贴被控制器具的安装面。(图三) 2．为确保感温效果，并在器具感温表面涂上导热膏。(图四) 3．安装时不可把温度开关金属面顶部压伤，松动或变形，以免影响功能及精密度。 4．不可让液体渗入温度开关内部或过大力量使外壳出现裂纹。 5．不得随意改变外接线端子的型状，以免影响电气可靠性，并有绝缘保护措施，防止漏电，确保使用安全。 开放式温度开关(T36) 1．安装和使用过程，不可触碰弹片及感温部份，否则将会导至保护器温度失准，接触不良而动作不正常。 2．安装时将触点接触面朝向背风面，以免吹风量影响弹片功能及触点A与B表面附着累积灰尘，造成导通不 以上是KSD301温控器，产品的技术参数，由中海宁温控开关专家提供，仅供参考！更多KSD301温控器产品信息尽请关注 深圳市中海宁电子科技有限公司 官网 http://www.szwkkg.com/New.asp?id=35
