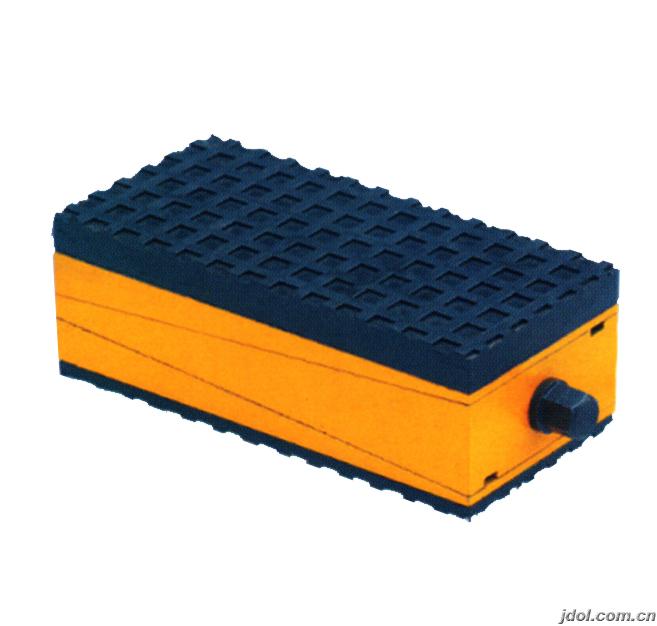

三层防震垫铁安装步骤:
1.机器吊起,把垫铁放到位。
2.将螺栓经机器安装孔插入垫铁里,放下机器到垫铁上。
3.顺时针扭动螺栓,调整机器水平高度。
4.当机器调平后,用螺母锁紧。
选择三层防震垫铁时还要考虑以下几个因素:
1)但自由度的隔振是最基本的形式,实际上一个震动系统有三个方向轴的运动的饶个轴旋转运动组成,共有六个自由的度。隔振设计就是要选择支持点。尽可能的使系统成为但自由度的形式来考虑(多元化的计算法,可参照有关的震动理论书和著作)
2)隔振兴能的标志是传递率,降低系统的自振频率,可使传递率减少,提高隔振效果。
3)阻尼对共振点附近的振幅控制是有效的,但实在减震区域内是没有效果的,因此在选择减震器时,如何选择阻尼系数§是值得注意的。
4)传递率的评价是相对的,它应根据机器设备的减震力和设备环境的允许程度来判别隔振系统的好坏。简单的选用方法可在确定好支持点以后,使用频率比,通常。各种减震器的手册和样本,一般都表明额定负载、自振频率和阻尼系数三个参数,设计者可以根据震动系统的实际情况进行选用。
三层防震垫铁规格(mm)
螺栓(mm)
重量(kg)
载荷(kg)
135*70*60
M14
2.2
500
150*80*75
M14
3.5
600
200*100*80
M16
6.8
1200
240*110*100
M18
9.8
3000
250*200*80
M18
12
3800
350*140*100
M18
16
4000
400*250*110
M24
50
5000
