      上海吉迈阀门制造有限公司主要生产≦ZDLM电子式电动套筒调节阀≧也是国内调节阀生产商之一。公司经营范围:阀门,管件,流体设备的生产,加工,销售,管道配件,建筑材料,五金交电,自控设备的销售,从事货物及技术的进出口业务!欢迎新老客户来电,来函,我们将竭诚为您提供满意的服务!

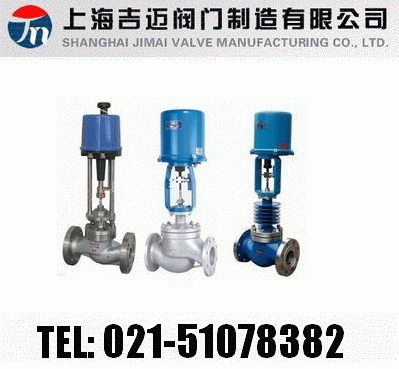

      ZDLM电子式电动套筒调节阀

      【ZDLM电子式电动套筒调节阀-产品说明】

      ZDLM电子式电动套筒调节阀,由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。

      【ZDLM电子式电动套筒调节阀-产品特点】
      ZDLM电子式电动套筒调节阀具有稳定性好,不易产生震动,噪音低,对温度敏感等特点,单密封型适用于泄漏要求较严,压差不大的干净介质场合。双密封型适用于泄漏要求不严,压差较大的干净介质场合。小孔节流型,可作低噪音阀使用。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

      【ZDLM电子式电动套筒调节阀-主要技术参数】

      公称通径mm

      25

      32

      40

      50

      65

      80

      100

      125

      150

      200

      250

      300

      阀座通径mm

      26

      32

      40

      50

      66

      80

      100

      125

      150

      200

      250

      300

      额定流量系数kv

      直线型

      11

      17.6

      27.5

      44

      69

      110

      176

      275

      440

      690

      1100

      1760

      等百分比

      10

      16

      25

      40

      63

      100

      160

      250

      400

      630

      1000

      1600

      公称压力(MPa)

      0.6,1.6, 2.5, 4.0, 6.4

      行程(mm)

      16

      25

      40

      60

      100

      流量特性

      直线,等百分比,快开

      工作温度℃

      -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃

      法兰尺寸

      符合JB78-59、JB79-59,JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产

      阀体材质

      WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

      阀芯材质

      1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti

      阀体型式

      直通套筒铸造球型阀

      上阀盖型式

      普通式(常温),热片式(中温),长颈式(低温)

      配用电动执行
      机构型号

      PSL

      PSL-202

      PSL-204

      PSL-208

      PSL-312

      PSL325

      361L

      361LSA-20

      361LSB-30

      361LSB-50

      361LSC-65

      361LSC-99

      防爆型

      361LXA-20

      361LXB-30

      361LXB-50



      注:1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品,其法兰距按用户需要确定。
          2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。

      【ZDLM电子式电动套筒调节阀-执行机构】

      型号

      额定输出力N

      速度mm/s

      技术参数

      PSL

      361L

      PSL

      361L

      PSL

      361L

      PSL

      361L

      201

      361LSA-08
      361LXA-08

      1000

      800
      800

      0.25

      4.2
      4.2

      电源:AC220V 50Hz
      输入信号:DC4-20mA
      DC1-5V
      (信号线用屏蔽线)
      输出信号:DC4~20mA
      防护等级:IP67
      带手轮

      电源:AC220V 50Hz
      输入信号:DC4-20mA
      DC1-5V
      (信号线用屏蔽线)
      输出信号:DC4~20mA
      防护等级:相当IP55
      隔爆标志:ExdⅡBT4
      带手柄

      202

      361LSA-20
      361LXA-20

      2000

      2000
      2000

      0.50

      2.1
      2.1

      204

      361LSB-30
      361LXB-30

      4500

      3000
      3000

      0.50

      3.5
      3.5

      208

      361LSB-50
      361LXB-50

      8000

      5000
      5000

      1.00

      1.7
      1.7

      312

      361LSC-65

      12000

      6500

      0.60

      2.8

      325

      361LSC-99

      25000

      10000

      1.0

      2.0

      【ZDLM电子式电动套筒调节阀-性能指标】

      项目

      指标值

      基本误差%

      配361L 2.0; 配PSL 0.1

      回差%

      2.5

      死区%

      1.0

      始终点偏差%

      电开

      始点

      ±2.5

      终点

      ±2.5

      电关

      始点

      ±2.5

      终点

      ±2.5

      可调范围

      30:1

      额定行程偏差%

      2.5

      允许泄量L/H

      单密封符合JB/T7387-94 IV级 小于阀的额定容量×10-4
      双密封符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3

      【ZDLM电子式电动套筒调节阀-允许压差】

      公称通径(mm)

      25

      40

      50

      65

      80

      100

      150

      200

      250

      300

      阀座直径(mm)

      25

      32

      40

      50

      65

      80

      100

      125

      150

      200

      250

      300

      执行机构

      允许压差△P(MPa)

      配PSL

      PSL202

      6.4
      3.14

      6.4
      1.92

      6.4
      1.23

      5.1
      0.78

















      PSL204



      4.31

      2.76

      1.76

      6.4
      1.04

      6.4
      0.69

      5.62
      0.44











      PSL208









      1.86

      1.23

      0.78

      6.4
      0.50

      5.31
      0.35

      3.97
      0.20





      PSL320















      1.26

      0.87

      0.49

      6.4
      0.32

      4.14
      0.22

      配361L

      361LSA-20

      6.4
      3.14

      6.4
      1.92

      6.4
      1.23

      6.4
      0.78

















      361LSB-50









      6.4
      1.16

      6.4
      0.76

      6.25
      0.49











      361LSC-65















      6.4
      0.64

      4.32
      0.41

      3.23
      0.28





      361LSC-99















      0.63

      0.44

      0.25

      3.31
      0.16

      0.27
      0.11



      注:1.同一格内上排为双密封型允许压差,下排为单密封型允许压差。
         2.实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围,请与我们联系,采取适当方法可解决。

      【ZDLM电子式电动套筒调节阀-主要外形尺寸】

      公通径(mm)

      25

      40

      50

      65

      80

      100

      150

      200

      250

      300

      L(mm)

      PN1.6MPa

      184

      222

      254

      276

      298

      352

      451

      600

      720

      820

      PN4.0MPa

      197

      235

      267

      292

      317

      368

      473

      600

      760

      850

      PN6.4MPa

      210

      251

      286

      311

      337

      394

      508

      650

      800

      870

      H1(mm)

      72

      87

      92

      105

      110

      127

      174

      209

      300

      350

      配PSL

      H(mm)

      普通型

      750

      765

      767

      845

      857

      875

      1025

      1045

      1252

      1545

      散热片型

      900

      930

      937

      1025

      1042

      1085

      1285

      1305

      1805

      1825

      D(mm)

      176

      225

      重量(KG)

      23.5

      33.5

      40.5

      69

      84

      112

      189

      262

      415

      635

      配361L

      H(mm)

      普通型

      513

      650

      652

      770

      782

      800

      1080

      1125

      1345

      1365

      散热片型

      663

      815

      822

      950

      967

      1010

      1340

      1385

      1625

      1645

      D(mm)

      225

      310

      重量(KG)

      31

      49

      56

      84

      99

      127

      242

      315

      463

      683

      订货需提供产品参数:

      ①产品使用介质②产品工作温度③产品连接方式④产品使用压力⑤产品是否带附件以便我们选型报价⑥若已经由设计单位选定产品型号,请按产品型号直接向我司销售部订购。⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
