概述

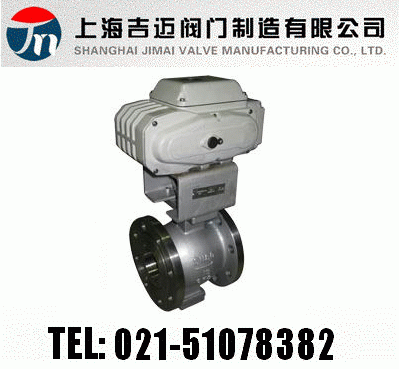

ZARV电动V型调节球阀，阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。实现对压力、流量、温度、液位等参数的调节。具有流通能力，调节精度高，可调比大，密封性好，重量轻等特点。适用于除小口径，角型、三通连接外的大部分场合，是替代进口产品的最佳产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。

标准规格

阀体型式：直通铸造球阀
阀芯型式：V型开口部分球体
公称通径：DN50 ~300  NPS 2〞~12〞
公称压力：PN16 ~40   CLASS 150LB ~300LB
连接方式：法兰  FF、RF、RTJ、等.
对夹式
阀盖形式：一体式
填    料：V型聚四氟乙烯、柔性石墨填料等
密 封 垫：金属夹石墨密封
执行机构：气动：气动活塞式执行机构、气动薄膜执行机构
电动：DTR系列 、 3810L系列
表面涂漆：绿色 丙稀酸聚胺酯磁漆

型号编制

Z	执行机构	R	结构形式	-公称压力	阀体材质	公称通径
Z系列调节阀	A:电动DTR执行机构  R:电动3810R执行机构	R 角行程	V:标准型V型调节球阀  VF:软密封V型调节球阀	PN16=16 CL150LB=150 LB	C=WCB   LC=LCB   P=CF8   PL=CF3   R=CF8M   RL=CF3M D=特殊材质	DN50= DN50 NPS2〞=NPS2〞

性能

流量特性	近似等百分比
可调范围	全腔型    100:1     缩腔型 40：1
额定CV值	全腔型CV 14~1750      缩腔型CV 6-700
行程	全开 60°
允许泄漏量	硬密封:IV级（0.01%    阀额定容量） 软密封:VI级（气泡级）
基本误差%	气动 ±2	电动±2.0
回差%	气动 ≤1.5	电动≤1.0
死区%	气动 ≤0.6	电动≤1.0

选用参数表

公称通径DN（mm）		25	40	50	65	80	100	125	150	200	250	300
额定流量系数Cv	硬密封	32	78	90	160	250	360	610	1120	1850	2950	3700
	软密封	32	78	90	150	240	345	580	1080	1800	2800	3550
电动执行机构
型号	扭矩（N.M）	PTFE填料，金属密封允许压差 单位MPa
3810R-10	100	1.7	0.5	0.3	0.16
3810R-30	300					0.48	0.25
3810R-50	500						0.9	0.5	0.4	0.13
3810R-100	1000									0.7	0.38	0.2

订货需提供产品参数：

①产品使用介质②产品工作温度③产品连接方式④产品使用压力⑤产品是否带附件以便我们选型报价⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
