噪声扬尘气象站百叶箱光照二氧化碳变送器温湿度pm2.5pm10传感器

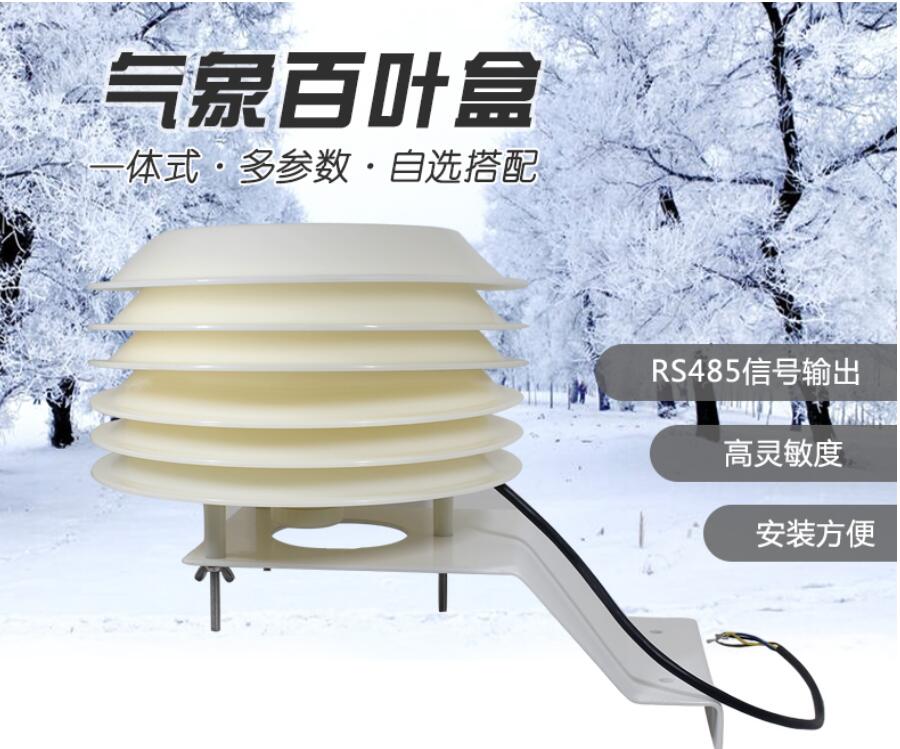

- 该一体式百叶箱可广泛适用于环境检测，集噪声采集、PM2.5 和 PM10、温湿度、大气 压力、光照于一体，安装在百叶盒内，设备采用标准 MODBUS-RTU 通信协议，RS485 信 号输出，通信距离最大可达 2000 米（实测）。该变送器广泛适用于需要测量环境温湿度、 噪声、空气质量、大气压力光照等各种场合，安全可靠，外观美观，安装方便，经久耐用。
功能特点
本产品体积小、重量轻，采用优质抗紫外线材质，使用寿命长，采用高灵敏度的探头，
信号稳定，精度高。关键部件采用进口器件，稳定可靠，具有测量范围宽、线形度好、防水
性能好、使用方便、便于安装、传输距离远等特点。
噪声采集，测量精确，量程高达 30dB~120dB。
PM2.5 和 PM10 同时采集，量程：0-1000ug/m3，分辨率 1ug/m3，独有双频数据采集及
自动标定技术，一致性可达±10%。
测量环境温湿度，测量单元为瑞士进口，测量准确，量程-40~120 度。
宽范围 0-120Kpa 气压量程，可应用于各种海拔高度。
光照采集模块采用高灵敏度的感光探头，光照强度量程 0~20 万 Lux。
采用专用的 485 电路，通信稳定，10~30V 宽电压范围供电。
主要技术指标
直流供电（默认） 10-30VDC
最大功耗 RS485 输出 0.8W
精度
湿度 ±3%RH(5%RH~95%RH,25℃)
温度 ±0.5℃（25℃）
光照强度 ±7%(25℃)
大气压力 ±0.15Kpa@25℃ 75Kpa
噪声 ±3db
PM10 PM2.5 ±10%（25℃）
量程
湿度 0%RH~99%RH
温度 -40℃~+120℃
光照强度 0~20 万 Lux
大气压力 0-120Kpa
噪声 30dB~120dB
PM10 PM2.5 0-1000ug/m3
长期稳定性 温度 ≤0.1℃/y
湿度 ≤1%/y
光照强度 ≤5%/y
气象多要素百叶箱使用说明书(485 型) V4.0
山东仁科测控技术有限公司 4 www,jnrsmcu.com
大气压力 -0.1Kpa/y
噪声 ≤3db/y
PM10 PM2.5 ≤1ug/m3/y
响应时间
温湿度 ≤1s
光照强度 ≤0.1s
大气压力 ≤1s
噪声 ≤1s
PM10 PM2.5 ≤90S
输出信号 RS485 输出 RS485(标准 Modbus 通讯协议)
2.2 接口说明
宽电压电源输入范围 10~30V 均可。485 信号线接线时注意 A、B 两条线不能接反，总
线上多台设备间地址不能冲突。
线色 说明
电源
棕色 电源正（10~30V DC）
黑色 电源负
通信
黄色 485-A
蓝色 485-B
