- 标准电磁炉不锈钢测试锅 欧标燃气灶热效率标准试验锅EN60350电灶电磁炉能效测试标准锅 电热灶具性能测试锅 电热炉灶能效标准测试锅 GB38051.2-2019/IEC60350-2:2017第6.2章节及图1,QB/T4404-202X
一.EN60350-2标准锅简介:
汇中仪器制作的电热灶(电磁灶)能效标准锅是根据EN60350-2-2018《家用电热灶具--第2部份性能测试方法》有关平底标准锅及锅盖的要求制作。主要用于考核评定电磁灶能效的试验炊具。
二.技术要求:
1.标准锅底部的材料采用1.4016不锈钢,底部厚度尺寸为6mm±0.05mm,直径尺寸按下表,锅底部不能向外凸。
2.锅壁材料采用1.4301不锈钢,厚度为1mm±0.05mm,为不带手柄和突起的圆柱体。
3.锅盖材料采用铝材制成,厚度为2mm±0.05mm,盖上各孔的直径为16mm±0.1mm。孔均匀分布的孔圈上。孔圈及位置按下表要求。
4.锅盖的中心带温度传感器的固定装置,其材料使用塑料制成,要求见下图。
a。尺寸要求:
锅具底部直径(外) 盖的直径 盖孔圆心直径 圆周上的孔数 锅具总高度(外) 锅具底部的平直度 水负荷 烹饪区大小类别 标准化炊具类别
120±0.5 130 ± 1 80 ± 1 7 125±0.5 ≥ 0
< 0.075 650 ≥ 100
< 130 A
150±0.5 165 ± 1 110 ± 1 11 125±0.5 ≥ 0
< 0.075 1030 ≥ 130
< 160
180±0.5 200 ± 1 140 ± 1 16 125±0.5 ≥ 0
< 0.075 1500 ≥ 160
< 190 B
210±0.5 230 ± 1 170 ± 1 22 125±0.5 ≥ 0
< 0.1 2050 ≥ 190
< 220 C
240±0.5 265 ± 1 200 ± 1 29 125±0.5 ≥ 0
< 0.1 2700 ≥ 220
< 250
270±0.5 300 ± 1 230/210 a ± 1 18/18 a 125±0.5 ≥ 0
< 0.15 3420 ≥ 250
< 280 D
300±0.5 330 ± 1 260/210 a ± 1 23/22 a 125±0.5 ≥ 0
< 0.15 4240 ≥ 280
< 310
330±0.5 365 ± 1 290/270 a ± 1 27/27 a 125±0.5 ≥ 0
< 0.15 5140 ≥ 310
≤ 330
b。图示

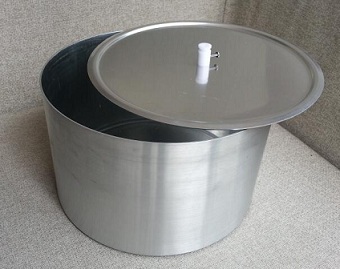

锅体: 锅盖: 温度传感器的固定装置
