吸湿性（Hygroscopic）（http://www.sfy-20a.cn)
　　?塑料中因有各种添加剂，使其对水分各有不同的亲疏程度，所以塑料大致可分为吸湿、粘附水分及不吸水也不易粘附水分的两种，料中含水量必须控制在允许范围内，不然在高温、高压下水分变成气体或发生水解作用，使树脂起泡、流动性下降、外观及机电性能不良。所以吸湿性塑料必须按要求采用适当的加热方法及规范进行预热，在使用时还需用红外线照射以防止再吸湿。
　　?测量塑料吸水程度的常用方法是在室温下24小时内所吸收水份，如吸收水份超过
　　0.2%，塑料通常须要烘干。在0.2%以下，便无此必要。
　　塑料中的水份控制
　　?干燥-对于控制注塑成品的质素是尤其重要，尤以对热固性和工程塑料来说比较重要
　　?大部分的工程塑料是属于吸湿性塑料，当它们暴露于大气会吸取大气中的水份
　　?原料内的水份含量会（运输和贮存）不断改变直至注塑成型为止
　　?原料内过多的水份会严重影响成品的机械性能和外观坏品会重新回收重用和或扔弃
　　?原材料生产商在规格书上会定出各材料的最高含水率，材料在此含水率之下成形可获最佳的质量
　　干燥塑料的正确方法
　　?当前被塑料加工业所广泛应用，而吸湿性强的Nylon/PC/PET等工程塑料已经被证明由于其受气候条件影响甚大，无法采用传统式热风干燥系统来有效降低其含湿率。
　　?吸湿性强的工程塑料，必须于成型前，采用除湿干燥机，配适当的干燥温度和时间，将塑料的湿度减低至可接受水平。此举不但可减低塑料的水份，更能清除那些在达到注塑温度时会挥发成气体的物质。
　　?确保塑料最终含湿率降到0.02%以下，一旦此条件达成，该类塑料成型品便能展现出其最佳的物理性质及表面光度。
塑料的最大水份含量和干燥温度、干燥时间

塑料材料
 水份含量
 干燥温度  ℃
 干燥时间
 注意事项

PA
 0.2%
 80
 2–4 小时

 当材料暴露于大气中，需
要先焗料，后使用

PBT
 0.05%
 120
 3–4 小时
 使用前必须焗料

PET
 0.02%
 130
 3–4 小时
 使用前必须焗料

TEEE
 0.1%
 80-110
 2–4 小时
 焗料温度要视乎其硬度

POM
 0.05%
 80
 1 小时
 只在发现水份在表面凝聚
时才需要焗料


使用水份含量超标的塑料的不良效果

塑料材料
 在成形的过程中
出现的症状
 在塑件表面可见症状
 影响其机械性能

PA
 流水纹
气泡
 流水纹
 低冲击和拉伸强度

PET
PBT
 没有明显症状
 不明显的条纹
 低冲击和拉伸强度

POM
 气泡
有沉积物
 有条纹
 没有

TEEE
 没有明显症状
 轻微地出现反光面
 低冲击和拉伸强度

?有效率的除湿干燥机，能促使塑料快速释放水份至干燥风，更可以帮助成型业者避免成型品出现缩水，银纹或凹痕等困扰。
　　超时干燥对塑料制品的影响
　　?当PBT和PA的干燥时间过长，其内的低分子添加剂会被降解和析出于塑料外
　　?当PBT的干燥时间过长，会增加成品的脆性和表面外观颜色会变得不鲜明
　　?当PA的干燥时间过长，会使其失去热隐定性，造成降解和会增加PA的粘度，影响塑料的成型
　　水份分析为你们带来的好处
　　?生产周期缩短
　　---减少反复试验的时间和材料
　　---有效掌握焗料时间和温度
　　（可准确判断塑料的干燥时间，因干燥时间受空气湿度、
　　包装、贮存、运输、等因素影响）
　　?废品率减少、防止不必要的损失
　　---可确保使用前，塑料内的水份在制造商的规格标准内
　　?注塑机维护成本下降
　　---避免水汽凝结在模具的表面，日积月累而造成腐蚀
　　?水份分析的结果是一个重要数据去判定干燥机的效能　　

常见的水份测定方法
?卡氏滴淀法（Karl Fischer） 电量法
?氢化钙反应法（Calcium Hydride）
?露点测量法（Dew Point Monitor / Sensor）
?失重法（Loss on Drying）
?其它方法（Others）

失重法（Loss On Drying）

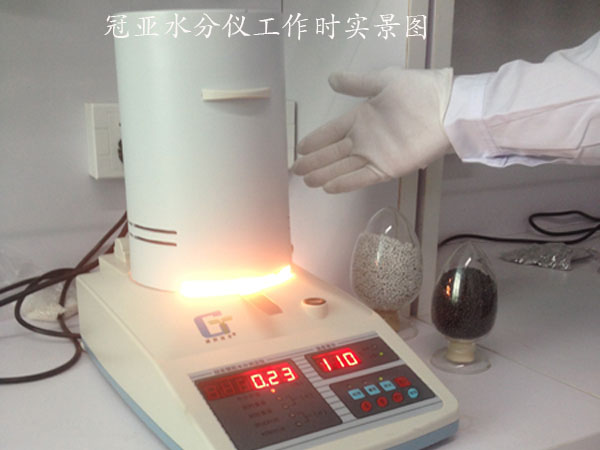

卤素水份分析仪Infrared Moisture Analyzer
