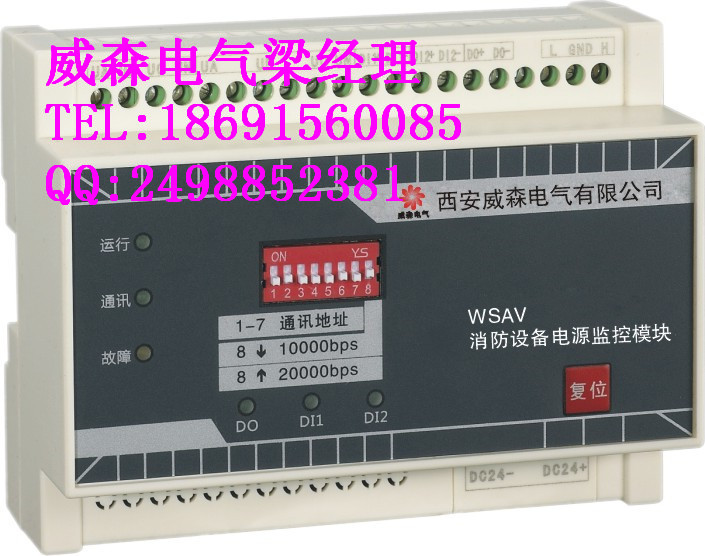

TW-FPMA消防电源模块威森电气梁经理18691560085
- TW-FPMA消防设备电源监控模块适用环境
工作温度：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：≤95%不结露
海拔高度：≤2500m
污染等级：Ⅲ级，安装类别：Ⅲ级
系统功能
1 监控报**
被监控设备电源回路开关状态
被监控设备电源的工作状态（电压、电流及报**状态信息）
监控报**响应时间：≤30s
监控报**声信号：可手动消除，当再次有报**信号输入时，能再次启动
监控报**光信号：红色LED指示灯
2 故障报**
监控器与模块（电压/电流信号传感器）之间的连接线断路、短路
监控器主电源欠压（≤80%主电源电压）或过压（≥110%主电源电压）
监控器与其分体电源间连接线断路、断路
当监控器出现以上故障时，TW-FPMA消防设备电源监控模块能发出与监控报**信号有明显区别的声光故障报**信号
故障报**响应时间：≤100s
故障报**声信号：手动消除，当再次有报**信号输入时，能再次启动
故障报**光信号：黄色LED指示灯
故障期间，非故障回路的正常工作不受影响
3 控制输出
对个别或全部被监控设备的报**继电器进行远程遥控操作
监控器报**控制输出：常开无源触点，容量：AC250V 3A或DC30V 3A
监控器控制输出：常开无源触点，容量：AC250V 3A或DC30V 3A
4 自检
连接检查：通信线路及分体电源线路的断路、短路
设备自检：手动检查或系统自检
自检耗时：≤60s
5 报**记录
报**记录能记录10000条相关故障报**信息
报**类型：故障**类型、发生时间、故障描述
报****查询：
报**记录打印：（选配）
6 操作分级
日常值班级：可进入软件界面查看实时监测情况、消除报**声音和查询报**记录
监控操作级：可操作除针对系统本身的信息维护外的其他操作
系统管理级：可操作系统的任何一个功能模块
AFPM100监控探测器技术指标
1 工作电源
主电源：AC220V 50Hz（允许85%~110%范围内变化）
备用电源：主电源低电压或停电时，维持监控设备工作时间≥8h
监控器为连接的模块（电压/电流信号传感器）提
供DC24V电源
2 工作制和传输方式
24小时工作制，Modbus-RTU通信协议，RS485半双工总线方式，传输距离1km（可通过中继器延长通讯传输距离）。
3 主要参数及组成部件
AFPM100型消防设备电源状态监控器为壁挂式安装方式，其主要功能及组成部件如下：
监控容量：≤128点
显示方式：320*240点阵液晶
输入输出模块：内置远程智能I/O模块
声光报**模块：TW-FPMA消防设备电源监控模块内置喇叭，蜂鸣器，LED指示灯
备用电源：DC24V,10Ah（可配更大容量电池）
