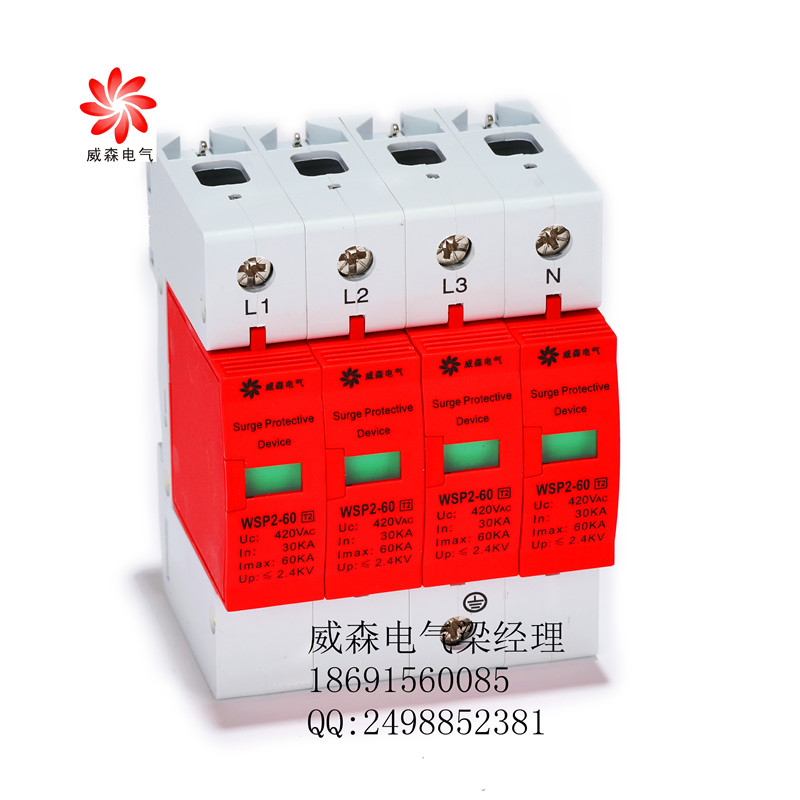

YK1-B60/4P-385V浪涌保护器威森电气梁工18691560085
- 威森电气有限公司
联系人：梁兴兰
QQ:2498852381
网址：www.xawsdq.com
微信：18691560085
YK1-B60/385V/4P、3P、2P、1P防雷电源模块
浪涌保护器的选型及使用
由于电气类和电子元件的高损耗，浪涌保护（浪涌保护器或SPD）在风能行业中过电压保护过程中越来越普遍。
风机停机的代价是非常高的，只有在不得不停机的情况下，才能停机。随着风机型号的增大而当其电力系统崩溃带来的损失也不断增大，
因此为了免受过电压造成损失而实施保护措施的需求也随之增高。业主对浪涌保护器的需求越来越普遍。这意
味着开发商和风机制造商必须确保系统符合现行法律规定及现代风力发电机组可靠性的要求。为了推动这项工作，
国际电工委员会出版了低压用电分配系统浪涌保护设备选择和使用的标准。
（IEC61643 低电压保护设备：第十二章是关于低压用电分配系统的浪涌保护器的选择和应用原理）该标准是一个应用及配置指南，对评估浪涌保护重要性非常有用，
该标准同时也给风机浪涌保护设备的安装和尺寸测量提供指导规范。
YK1-B60/385V/4P、3P、2P、1P防雷电源模块
组成
防雷器包括：电源防雷器和信号防雷器，以及天馈防雷器。防雷器也命名为：避雷器，浪涌保护器，电涌保护器，简称SPD。在信息时代，
电脑网络和通讯设备越来越精密，而雷电以及大型电气设备的瞬间过电压会越来越频繁的通过电源、天线、
无线电信号收发设备等线路侵入室内电气设备和网络设备，造成设备或元器件损坏，人员伤亡，传输或储存的数据受到干扰或丢失，
甚至使电子设备产生误动作或暂时瘫痪、系统停顿，数据传输中断，局域网乃至广域网遭到破坏。其危害触目惊心，间接损失一般远远大于直接经济损失。防雷器就是依据现代电学以及其它技术集成、制造的过电压和过电流嵌位设备。
YK1-B60/385V/4P、3P、2P、1P防雷电源模块
工作原理
1．管式避雷器，其基本工作原理是内间隙（又称灭弧间隙）置于产气材料制成的灭弧管内，外间隙将管子与电网隔开。
雷电过电压使内外间隙放电，内间隙电弧高温使产气材料产生气体，管内气压迅速增加，高压气体从喷口喷出灭弧。
管式避雷器具有较大的冲击通流能力，可用在雷电流幅值很大的地方。但管式避雷器放电电压较高且分散性大，动作时产生截波，
保护性能较差。主要用于变电所、发电厂的进线保护和线路绝缘弱点的保护。
YK1-B60/385V/4P、3P、2P、1P防雷电源模块
2．碳化硅避雷器，其基本工作原理是叠装于密封瓷套内的火花间隙和碳化硅阀片（电压等级高的避雷器产品具有多节瓷套）。
火花间隙的主要作用是平时将阀片与带电导体隔离，在过电压时放电和切断电源供给的续流。碳化硅避雷器的火花间隙由许多间隙串联组成，放电分散性小，伏秒特性平坦，灭弧性能好。碳化硅阀片是以电工碳化硅为主体，与结合剂混合后，
经压形、烧结而成的非线性电阻体，呈圆饼状。碳化硅阀片的主要作用是吸收过电压能量，利用其电阻的非线性（高电压大电流下电阻值大幅度下降）限制放电电流通过自身的压降（称残压）和限制续流幅值，与火花间隙协同作用熄灭续流电弧。
碳化硅避雷器按结构不同，又分为普通阀式和磁吹阀式两类。后者利用磁场驱动电弧来提高灭弧性能，从而具有更好的保护性能。碳化硅避雷器保护性能好，广泛用于交、直流系统，保护发电、变电设备的绝缘。
YK1-B60/385V/4P、3P、2P、1P防雷电源模块
基本特点
防雷器，也叫浪涌保护器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。
当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。
YK1-B60/385V/4P、3P、2P、1P防雷电源模块
作用特点
防雷器的作用是用来保护电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏的一种电器。
防雷器的类型主要有保护间隙、阀型防雷器和氧化锌防雷器。保护间隙主要用于限制大气过电压，一般用于配电系统、线路和变电所进线段保护。阀型防雷器与氧化锌防雷器用于变电所和发电厂的保护，在500KV及以下系统主要用于限制大气过电压在超高压系统中还将用来限制内过电压或作内过电压的后备保护
YK1-B60/385V/4P、3P、2P、1P防雷电源模块
应用指南
该标准可作为设计手册，并阐述了很多选型和设计时要考虑的相关问题。该标准也说明了选择过电压保护设备的各种问题。
标准的部分详述了浪涌保护的基本原理和选择浪涌保护器时的各种相关参数（第3、4和5节）。简述之后就是应用指南，一步步介绍在选型前怎样评估应用程序（第6.1节）.下图是评估中最重要问题的概览：
选择安装浪涌保护器时，首先要考虑电网的设计（例如：TN-S系统，TT系统，IT系统等）。
浪涌保护器的安装位置也要考虑，它的放置位置与被保护设备间的距离要合适。
如果浪涌保护器放置得离被保护设备太远了，那就不能确保被保护设备得到
有效保护；如果太近了，设备和浪涌保护器之间会产生振荡波，而这样，即使设备被认为是被保护的，
会在被保护设备上产生巨大的过电压。
仅因为正确安装浪涌保护器是个简单问题，导致许多浪涌保护器安装位置设计不合理。
安装浪涌保护器时，首先确保它被放置在被保护设备的入口处；第二要正确安装浪涌保护器的接地线；
第三连接浪涌保护器的电缆要尽可能的短。根据此标准（
一般来说），连接电缆的电感一般是1μH/m左右。所以设计该系统时，记得连接电缆要包含火线和接地线。
上图中的安装暴露出一个问题：如图安装会产生1kA/μs的故障电流，这会导致每米连接浪涌保护器的接线上的压降为1000伏。
如果接线是1米接地线是0.5米，被保护设备将会承受浪涌保护器的箝制电压再加上1500伏的电压，而通过正确安装浪涌保护器可以极大的减少这种电压。
YK1-B60/385V/4P、3P、2P、1P防雷电源模块
理想的安装方法如下：
按照以上安装方法，被保护设备只会承受几乎等于浪涌保护器箝制电压的电压。
一些浪涌保护器需要额外的保护措施，如，不会被热损坏的保险丝，用来保证浪涌保护器处理能级。
其他制造商造出的浪涌保护器可以在风机主断路器短路之前处理全部电流。选择过电压保护的组件时，需要考虑是否有必要使用更多的组件来保证
浪涌保护器保护设备。通常粗略保护就是在设备入口处安装一个浪涌保护器，而精细保护就是把浪涌保护器直接安装在被保护设备上。
据浪涌保护器目前发展情况，只需安装一个装置，或是粗略保护和精细保护的组合，或是一个据精细保护原则制
造的简单大型的浪涌保护器，就可在很大程度上起到全防护作用。
浪涌保护器的安装位置被选定后，就要选择浪涌保护器的级别了。所有的浪涌保护器根据它们能导入地下的能量来划分不同的级别。
越低级别的浪涌保护器的导通需要越高的箝位电压。这就导致了被保护设备上压力的增加。被保护设备越容易受到
破坏，越需要选择高级别的浪涌保护器。一般来说，根据特定区域需要的保护级别来划分出不同的安装区域，这样对浪涌保护器的选型就会容易多了，
同时对具体的区域需要什么级别的浪涌保护器提供了概况。考虑在雷电防护总体设计中加入浪涌
保护器设计，雷电防护区域可以和浪涌保护器各级过渡区域相整合，而通过各级过渡区域可以知道浪涌保护器的放置位置。
（其他标准也是这样推荐的，例如，IEC62305系列或风力发电机具体规定IEC61400-24）
