土工布有效孔径测定仪
- 用 途：
- 土工布有效孔径测定仪以不加张力的单层土工布及其有关产品试样作为筛网在规定的振动频率和振幅下对试样及级配颗粒材料进行喷水使颗粒级配材料通过试样。以通过的颗粒材料和特定粒径表示试样有效孔径。
- 产品名称土工布有效孔径测定仪
适用于所有类型土工布产品有效孔径的测定其性能符合GB/T17634—1998 《土工布及其相关产品有效孔径的测定——湿筛法》标准对仪器的要求。技术支持献县大昌试验仪器厂 0 3 1 7 -6010788
二、土工布有效孔径测定仪测试原理 土工布有效孔径测定仪以不加张力的单层土工布及其有关产品试样作为筛网在规定的振动频率和振幅下对试样及级配颗粒材料进行喷水使颗粒级配材料通过试样。以通过的颗粒材料和特定粒径表示试样有效孔径。
三、土工布有效孔径测定仪技术参数
1、土工布有效孔径测定仪夹持器内径Φ130mm
2、土工布有效孔径测定仪振动频率50Hz 3、土工布有效孔径测定仪振动幅度1.5mm振动高度3mm
4、土工布有效孔径测定仪时间设定分两档 099.99s 099分59s
5、土工布有效孔径测定仪匹配电机: 2800r/min 550W 6、土工布有效孔径测定仪电 源Ac220V±10 50Hz
7、土工布有效孔径测定仪外形尺寸680×420×750mm 8、土工布有效孔径测定仪重 量50Kg
四、土工布有效孔径测定仪仪器结构与工作原理

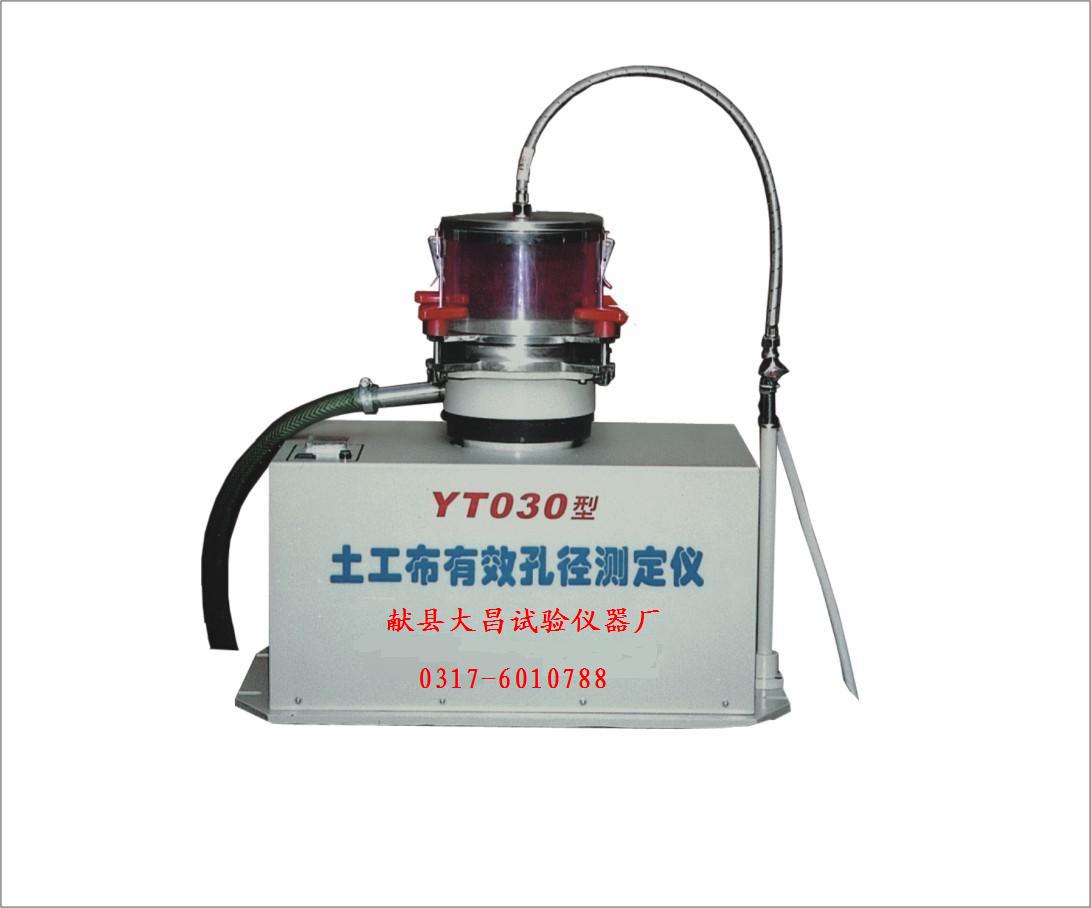

1、外观 仪器由底板、外罩、夹持器与筛分装置、喷淋系统等部分组成。 底
板四角开有安装槽可用螺栓将之固定在基础上或工作台上外罩左上角控制区装有计数器、电源开关、启动键。外罩与筛分振动装置不直接触减少振动影响。 喷淋系统安装在底板右侧的支柱上由进水口、流量开关、金属软管、莲蓬头组成莲蓬头上配有一防溅盖使用时莲蓬头放置于透明罩内盖上防溅盖并扣上夹扣以防止水溅出。收集槽与振动头刚性联接左侧设有收集管收集槽底配有支持网栅试样平铺在网栅上用夹持器将之压紧然后用翻转螺栓和星形把手压紧。 翻转螺栓和星形把手的具体操作方法为由于收集槽与夹持器间的防渗水要求其外壁安装有密封圈因此有两只启盖螺栓上开有长口槽当夹持器难以取出时可利用启盖螺栓反向旋转其卡口会提升起夹持器以方便操作。
2、传动系统 由附着式混凝土振动器通过皮带——齿轮带动偏心轮转动以带动振动头产生一定振频与振幅振动。电机与振动元件分离安装平板与底板通过四个弹簧减振柱支承。振动头与平板也采用弹簧减振柱联接以减少振动对仪器的影响。
五、土工布有效孔径测定仪外部环境
1、工作台平整、稳固、并且有良好的抗振性能。
2、与对振动较敏感的仪器隔离。
3、温度1030℃ 湿度≤80
4、电源Ac220V±10 50Hz
5、外接供水须稳压水源建议300KPa压力下流量500mL/min
六、土工布有效孔径测定仪操作步骤
1、取出夹持器将试样平整无强力地平铺在支承网栅上然后用夹持器将之压紧试样应保持水平。
2、将按标准选取的颗粒材料均匀地撒在试样上。
3、进水口外接稳压水源将莲蓬头放置透明罩内盖上防溅盖并扣上夹扣打开流量调节阀对试样进行喷水。
4、在计时器上设置振动时间按GB/T17634-1998标准可设置为600秒本仪器计时器具两档计时功能分别可设置范围为099.99s和099分59s。 .打开电源开始测试。
5、通过试样的颗粒从收集槽流出将之收集。
6、到达设定时间后使仪器停止振动.
7、收集未通过的颗粒材料与试样。
8、再装样按启动键复位。
9、测试结果按GB/T17634-1998标准处理。
10、仪器结束后关闭电源并清洁仪器。
七、土工布有效孔径测定仪注意事项
1、本仪器工作时具有一定振频工作台须与其它设备隔离。
2、如采用砂土作试验颗粒请注意对仪器的清洁工作。
3、试验结束后请将仪器内的水与杂物清放干净。
4、对于偏心轴与支承弹簧以及其它动作部件应定期加注润滑油。
献县大昌试验仪器厂设计改进研发出新一代比较先进实用的土工布检测仪器设备电子土工布强力试验机、土工合成材料耐静水压测定仪、土工布有效孔径测定仪、土工布磨损试验仪、工合成材料渗透系数测定仪、土工合成材料水平渗透仪、土工合成材料水平渗透仪、土工合成材料直剪仪、直剪拉拔摩擦试验系统、土工合成材料淤堵试验仪、土工合成材料蠕变试验系统、排水板通水仪、数显土工合成材料厚度仪该产品已投入国内市场深受用户好评。
