熔断器负载试验柜：WKS-R1KA
- 主要规格：
- 本熔断器负载试验柜由三大部份组成，即高精度直流稳压源、产品操作台及负载试验柜。
- 用 途：
- 供专业生产汽车用熔断器的厂家进行产品瞬时熔断特性试验或长时间电流过载熔断特性负载试验。
- 熔断器负载试验柜：WKS-R1KA
一、产品概述：
本熔断器负载试验柜符合QC/T420汽车用熔断器、QC/T413汽车电气设备基本技术条件中等有关条款的标准要求。主要供专业生产汽车用熔断器的厂家进行产品瞬时熔断特性试验或长时间电流过载熔断特性负载试验，还同时具有熔断器电压降测量、熔断后泄漏电流测量等功能，可对产品在线出厂前检测或实验室试验用，是熔断器生产厂家产品性能检测所必备的设备。
二、产品结构：

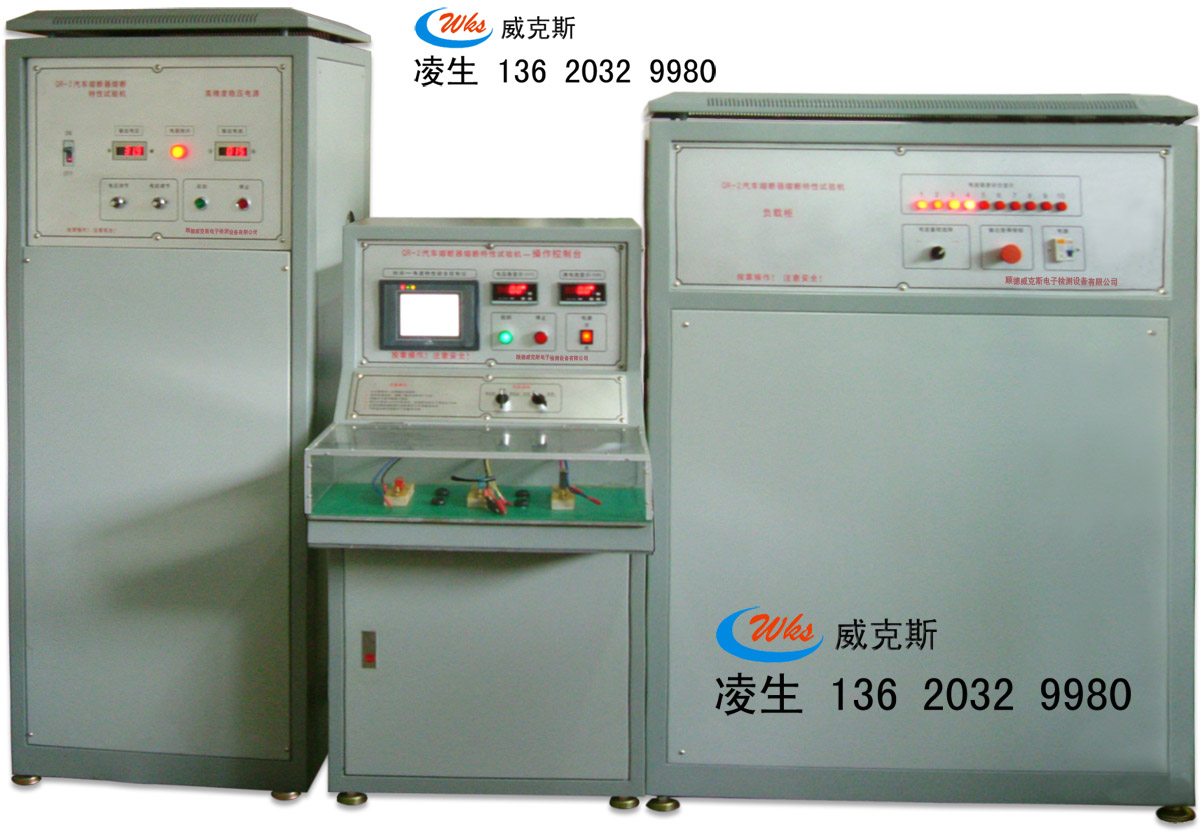

本熔断器负载试验柜由三大部份组成，即高精度直流稳压源、产品操作台及负载试验柜。
1、高精度直流稳压源
该电源采用直流逆变方式和开关电源供电原理工作，外型尺寸约：宽（650mm）×深（650mm）×高（1550mm）。箱体采用铁板压制喷涂处理，台底下部有4个支承轮子，可方便移动。
2、产品操作台
采用低电压大电流输出原理，利用直流电源输出的大电流，对被检产品通电并通过高精度电流感应器检测电流大小及通断情况(熔断时间)，检测其通电流及动作时间关系特性。本检测台可通过转换开关达到检测瞬时熔断特性或长时间电流过载熔断特性二种测试功能。
采用控制台式结构，外型尺寸约：宽（600mm）×深（650mm）×高（1250mm），台面高约700mm，台板材料为PVC塑料板，上铺绿色绝缘胶板，台板上有安装夹具用的联接导电铜排，可同时安装3套夹具(但同一时间只能检测1个样品)。箱体采用铁板压制喷涂处理，台底下部有4个支承轮子。
3、负载试验柜
本负载柜采用柜式结构，外观尺寸约为：1000×650×1650mm(宽×深×高)，柜体用冷扎板压制而成并经严格的喷涂处理，柜下方有四个万向轮子方便移动。柜体内部有电阻片组、内涵式风道、抽气风机、交流接触器、继电器、电流转换控制线路等零部件。面板有漏电保护开关、电流量程选择开关等。
三、主要技术参数：
1、使用电源：控制电源：AC220V±10%/50Hz。
试验用电源：AC380V±10%/50Hz。
2、检测产品工位数：3位(但同一时间只能检测1个样品)。
3、电流量程：10A/100A/1000A三档选择。
0～100A分辩率为0.01A；100A～1000A分辩率为1A。
4、电压降量程：0～1.999V，分辩率1mV。
5、泄漏电流量程：0～1.999mA，分辩率0.001mV。
6、输出电压：DC10～40V可调。
7、各个电流量程之间手动转换。
8、数显瞬时熔断时间：0～200ms，分辨率为1ms，精度0.5%。
9、数显长时熔断时间：0～99h99m99s，分辨率为10ms，精度0.5%。
10、数显电压值：量程0～40.00V，精度0.5%。
11、数显电流值：量程0～1000A，精度0.5%。
12、瞬时动作连续试验时间不得大于1min。
