耐高温行程开关NHD1
耐高温行程开关，耐高温位置开关（又称耐高温限位开关）的一种，是一种常用的小电流主令电器。利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

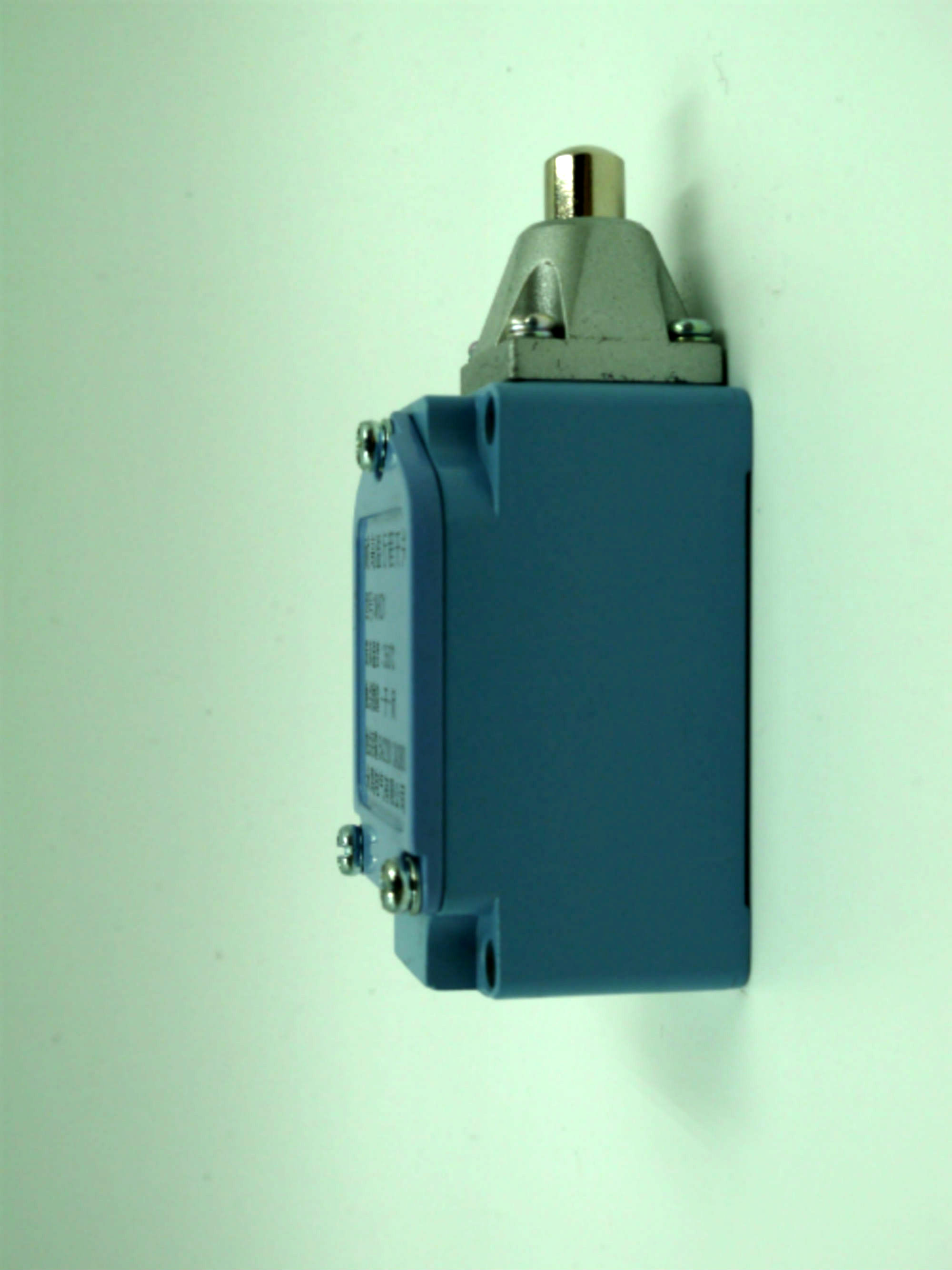

NHD1为顶部圆柱状，通过碰撞上部的圆柱，使圆柱往下压，从而使开关的触点动作而实现电路切换。耐高温行程开关整体外部为全金属铝合金材质,它的开关内部采用耐高温材料浇铸成的全封闭触点开关，一组常开一组常闭允许电流5A/AC 220V（其他电压接受预定），触点经过特殊处理后可在高温环境下长时间使用而不被氧化或污染而导致损坏，为了提高产品在高温环境下使用的时间，特别在耐高温行程开关内部涂加了防护层，增加其高温防护性能。NH系列耐高温行程开关温度为350℃，其中可分为滚子臂型、可调杆型、压柱塞及滚轮压柱型等十多种规格，可满足不同场合使用要求。广泛使用于电力、化工、石油、纺织、钢铁等行业。
开孔尺寸以及外形尺寸图:
双回路型限动开关，用途广泛
具坚固之一体铸造铝合金外壳
高机械强度
具耐油、防水和防压结构
因装有设定位置指示板，故维护容易
引动器种类多，方便使用
内藏接点座有双簧片设计，机械寿命长特性 Characteristics
操作速度
Operation speed1mm至2m/S(NHD1型) , 1mm to 2m/S
动作频率
Action frequency机械:120次/分 电气:30次/分 , Mechanically:120 times/minute Electically:30 times/Minute
接点电阻
Contact resistance15MΩ以下(初期) Under 15mΩ(initial)
绝缘电阻
Insulation resistance100MΩ以上(500VDC) 100mΩ above (at 500VDC)
耐电压
Bearing voltage非连续端子间1,000VAC,50/60Hz持续1分钟
载电流与无载电流零件间与端子和接地之间2,200VAC,50/60Hz持续1分钟
Non-contact end:1,000VAC,50/60Hz for one minute
Current parts and noncurrent parts and end and connect position :2,200VAC,50/60Hz for one minute振动
Vibration误动作耐久：10至55Hz,1.5mm双振幅 , Action:10 to 55Hz,1.5mm pairs swing
冲击
Hitting机械耐久：1,000m/Sec2(约100G,S)
误动作耐久：300m/Sec2(约30G,S)
Machine:1,000m/Sec2(about 100G,S)
Action:300m/Sec2(about 30G,S)周围温度
Ambient temperature使用时:-10 至 +350℃
湿度
Humidity95%RH , Max 95% RH
使用寿命
Serve life机械:15,000,000次以上(在额定OT值下) 电气:500,000次以上
Mechanically:15,000,000 times above(at rated ot)
Electrically:500,000 times above重量
Weight约260g(NHD1) , About 290g
防护等级
Protection structureIEC 规格:IP65 , IEC specification:IP65
