转向参数测试仪
- 用 途：
- 适用于汽车、拖拉机、工程机械及其他轮式车辆的转向性能试验

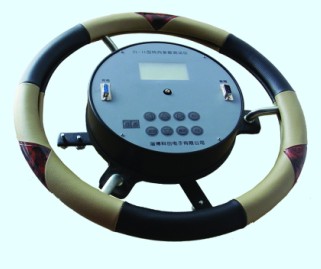

- ZL-1L型 转向参数测试仪适用于汽车、拖拉机、工程机械及其他轮式车辆的转向性能试验。可以测量方向盘的自由转角、原地转向力、方向盘转矩、转角和其他静态、动态参数，并具有联网功能，可与主控计算机和其他检测设备一起构成智能化检测线。整机电路设计采用MCS-51系列单片机以及12位Ａ／Ｄ转换集成电路作为测试数据处理单元，高亮度数码管作为测试数据显示器件，具有测试数据精确、显示直观、性能稳定等特点。并配有标准9针串行接口，可方便地与主机进行通讯。仪器外型美观、使用方便。测试结果既可由显示屏直接显示输出也可发往主控计算机由主控计算机处理输出，整个过程连接灵活，操作使用方便。
技术参数
1L型 转向参数测试仪
●充电电源：DC 9V / 0.5A
●测量范围：方向盘力矩：（0～200）N.m 方向盘转角：±1260°
●测量精度：方向盘力矩：±2% 方向盘转角： ±3°
●分 辨 率：1个字。
●标准9针RS232接口。（3脚信号输出，2脚信号输入，5脚信号地）。
●波特率2400，数据位8位，停止位1位，无校验。
●最大传输距离30米。
●可选配外置打印机。
联网功能
测试结束后，按动面板上的“MAX”键，仪器将停止测试，屏幕显示本次测试过程中的转矩和转角最大值，此时可以按动“NEXT”键，继续查看其他的存储值，存储数据格式如下表所示。也可以按动“SEND”键，将当前显示值由9针标准串口发往主机。（注意：在开始新测试前，应按一下“STOP”键，将上一次测试的最大值以及用户存储值清除掉，以免影响本次测试。）
存储数据格式:
转矩最大值 (XXXX) 转角值 (XXXX)
转矩值 (XXXX) 转角最大值 (XXXX)
以下为10组用户存储值 以下为10组用户存储值
再次按动面板上的“MAX”键，仪器将正常测试。
在测试过程中，可以随时按动“SAVE”键，将当前的测试值存储起来，总共可以存储10组测试数据。
在测试过程中，可以随时按动“SEND”键，将当前显示值由9针标准串口发往主机。
由9针标准串口发往主机的测试结果为四个字节的十六进制数，高位在前。第一、二字节为转矩值，第三、四字节为转角值。
如有特殊要求或未尽事宜请与厂家联系。
