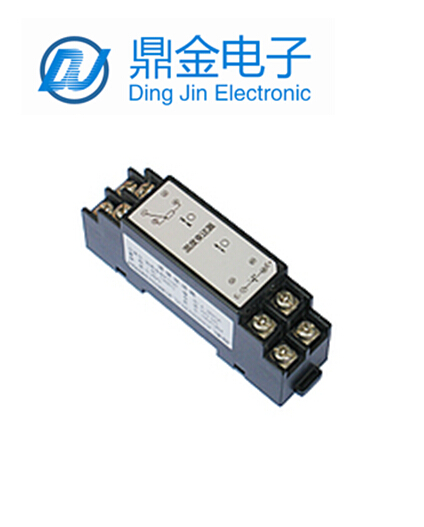

- 型号：RC-805A系列
量程：-200~650°（用户自定）
输出：4-20mA
工作环境：温度范围-20℃～+80℃，无腐蚀性气体
精度：0.5级，0.2级
保护性输出电流：最大输出电流≤27mA, 最小输出电流≤3.6mA
外壳尺寸：94×24 mm H 41mm 轨槽宽36mm
特性: 本安型模块、采用分立元件、线性优化、电源反向保护功能及传感信号线开路时的报警输出功能。
备注：卡槽式安装，方面简捷。主要安装于控制柜中。
输入可配热电阻传感器（Pt100，Pt1000，Cu50等）
西安鼎金公司生产的变送器电路板模块，具有良好的可调性和优越的长期稳定性。在－30到＋85℃温度范围内都有很好的线性度，该产品配合传感器可广泛的应用于压力、温度，液位，气体检测场合。
主要指标及特点：
主要技术参数:
工作温度：-25度～+85度，温度漂移: ≤1×10-4FS/度，非线性误差: ≤0.005%FSR。长期稳定性: ≤ 0.05%/year，储存湿度: 90% 适用：扩散硅、陶瓷压阻、应变片传感器芯体
放大芯片均为美国进口知名半导体公司的产品
分为：普通型、加强抗干扰型、三重防雷型、数字智能型。
供电电压：12~36VDC，标准24VDC 工作温度：－30～＋85℃
输出信号：4~20mA（二线制）； 0-10mA，0-20mA，4-20mA (三线制)
1~5VDC （三线制）；0~5VDC（三线制），1-10v， 0~10VDC（三线制）；RS485通讯，HART协议等；
零点稳定，线性好，变送放大输出高。功耗小，价格低廉，经济实用
西安鼎金公司生产的变送器电路板模块，最近数字智能型产品优惠中
传感器芯体种类 适用壳体 订货编号 输出信号
扩散硅、陶瓷压阻；
Cu50，pt100，pt1000；
磁翻板、浮球液位计等电阻信号 2088、BP11、133壳体 RC-LED01A 4-20mA，LED显示
131壳体、棒状不锈钢 RC-D01A 4-20mA
赫斯曼结构壳体、投入式
扩散硅、陶瓷压阻；
Cu50，pt100，pt1000；
磁翻板、浮球液位计等电阻信号 2088、BP11、133壳体 RC-LED01D RS485通讯，LED显示
131壳体、棒状不锈钢 RC-D01D RS485通讯
赫斯曼结构壳体、投入式
两线制4-20mA电流型压力变送器线路板（可按要求定做其他尺寸电路）
压力放大板种类 适用壳体 订货编号 输出信号
扩散硅圆板电流型 2088、BP11、133壳体 RC-A2R 4-20mA
扩散硅方板电流型 131壳体、棒状不锈钢 RC-K2 4-20mA
赫斯曼结构壳体、投入式
陶瓷 圆板电流型 2088、BP11、133壳体 RC-A2R 4-20mA
陶瓷 方板电流型 131壳体、棒状不锈钢 RC-K2 4-20mA
赫斯曼结构壳体、投入式
三线制0-10V / 0-5V / 1-5V DC / 1-10V电压型压力变送器线路板放大板
（可按要求定做其他尺寸电路）
压力变送器电路板种类 适用壳体 订货编号 输出信号
扩散硅圆板电压型 2088、BP11、133壳体 RC-V2R 0-5V/10V等
扩散硅方板电压型 131壳体、棒状不锈钢 RC-V2 0-5V/10V等
赫斯曼结构壳体、投入式
陶瓷 圆板电压型 2088、BP11、133壳体 RC-V2R 0-5V/10V等
陶瓷 方板电压型 131壳体、棒状不锈钢 RC-V2 0-5V/10V等
赫斯曼结构壳体、投入式
温度变送器模块种类 安装形式 订货编号 输出信号
pt100圆形变送器 铠装一体化壳体 RC-801 4-20mA
RC-803 0-5V/10V等
pt100导轨型变送器 轨道安装 RC-805A 4-20mA
RC-805V 0-5V/10V等
pt100圆形2088变送板 2088壳体配套 RC-TR100 4-20mA
pt100小长条板 赫斯曼接头不锈钢管内 RC-804A 4-20mA
RC-804V 0-5V/10V等
液位变送板模块种类 安装尺寸 订货编号 输出信号
电阻输入(0-1K,0-4K,0-10K等)
￠49mm , 固定孔￠10mm, 孔心距38mm RC-YW01 4-20mA
￠49mm , 固定孔￠4mm, 孔心距40mm RC-YW02 4-20mA
￠54mm, 固定孔￠5mm，孔心距：43.5 mm 2088壳体配套 RC-YW2088 4-20mA
Φ44mm H21mm 安装孔距36mm RC-YW06 4-20mA
如有非标产品定制，请与公司联系，谢谢！！！
