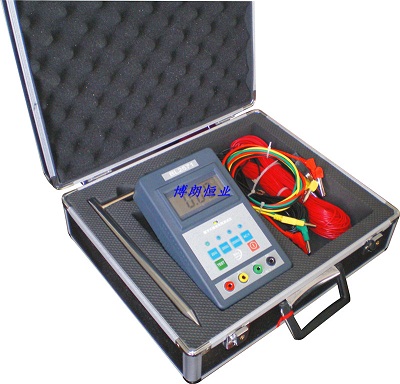

BL2571数字接地电阻测量仪
- 用 途：
- BL2571数字接地电阻测量仪适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。
- BL2571接地电阻测试仪
◆别称：数字地阻仪，接地电阻表，接地摇表，接地电阻测量仪
◆ 性能特点
1.BL2571数字接地电阻测量仪适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。
2. 采用同步检测等先进技术，抗干扰能力强。
3. 3 1/2LCD数字显示，分辨率高，示值准确。
4. 电池供电，有欠压指示符“ ”指示。
5. 被测接地极开路或电流极辅助接地电阻大于各量程上限值时，显示屏左下角有“OPEN CIRCUIT”指示。
6. 操作便捷，携带方便，耗电省。
7. 具有防震、防尘、防潮结构，适应恶劣工作环境。
◆技术指标
1. 接地电阻测量（适于土壤电阻率、导体电阻值的测量）
● 测量范围：
0～19.99Ω；20.0～199.9Ω；200～1999Ω。
● 测试电流：
5mA(0～19.99) Ω；0.5mA(20.0～199.9) Ω；
0.05mA(200～1999) Ω；
● 准确度：
基本误差：≤±（5%+2d）
2. 地电压测量
● 测量范围： 0～19.99V
● 准确度： ≤±（5%+2d）
3. 其它
● 绝缘电阻： 500V ≥20MΩ
● 耐压： AC 50Hz 1.5kV 1min
● 工作温度和湿度： －10℃ ～ +50℃ ≤85%RH
● 贮存温度和湿度: －15℃ ～ +55℃ ≤90%RH
● 电源： 6×1.5V(AA或 R6)电池，耗电： ≤150mA
● 外形尺寸： 180mm(L)×100mm(W)×50mm(D)
● 重量： ≈1kg
◆使用方法
1 电池的检查及更换
仪表在接通电源工作时，若显示屏显示“”欠压符号，表示电池电量不足，应立即更换新电池，否则仪表无法正常工作。
2 接地电阻的测量
● 以被测接地极为起点，使电位探针和电流探针三者在一直线上，间距为20米。
● 用测试线将被测接地极连到仪表的C2、P2测试孔（三极法测量将C2、P2短接即可），电压探针连到测试孔P1，电流探针连到仪表C1测试孔。
● 经仪表档位选择开关选定所需的测试量程。
●按一下测试开关TEST，电流指示灯绿色变为红色，显示屏显示接地电阻值。
3 地电压测量
测试时仅将两探针用测试线接至仪表C2、P2两测试孔，打开电源开关，档位选择开关置AC.V位，按一下测试开关TEST，显示屏即显示地电压值。测试完毕，关闭电源。
（注意：本档位最大测试电压为 AC 20V）
4 土壤电阻率的测量(见图3)
在被测区沿直线插入地下4根金属棒，彼此相距为“a”厘米，棒的埋入深度不宜超过距
离“a”的1/20，按图3所示连接方式用4根测试线将4根探棒与C1、P1、P2、C2四个测试孔相连，选择适当量程，按一下测试按钮TEST，电流指示灯绿色变为红色，显示屏上显示电阻欧姆值，被测区的土壤电阻率用下式计算：
ρ=2πaR
式中 R：测得的电阻数值 (Ω)
a： 棒与棒间的距离 (cm)
ρ：被测区的土壤电阻率 (Ω·cm)
5 导体电阻的测量
将 C1、P1和C2、P2分别短接，然后将被测导体接在C1、P1和C2、P2之间，选择适当量程，按一下测试按钮，显示屏即显示被测导体的电阻值。
◆注意事项
● 测试完毕,应立即按一下TEST测试按钮,关闭测试电流,以利省电。当显示屏上出现欠压指示符时，应立即更换新电池，否则仪表无法正常工作。
● 当被测接地极开路或电流极辅助接地电阻大于各档允许的Rc值时，表头将给出 “OPEN CIRCUIT”指示，此时应检查C2至C1的测试线是否接通或接触不良；或降低RC值。
● 辅助接地电阻及地电压引起的测量误差
允许辅助接地电阻RC(C1与C2之间)<2KΩ；
RP(P1与P2之间)<40KΩ误差≤±5%
允许地电压≤5V(工频有效值) 误差≤±5%
● 地电压测量时最大测试电压为 AC 20V。
◆保管
● 仪表长期不使用，应将电池取出，避免电池液溢出腐蚀仪表。
● 本仪表应避免受潮、雨淋、跌落、暴晒等。存放在无粉尘, 无腐蚀性气体，通风良好的场所。
◆ 附件
测试线 4根
探针 2根
导线 2根
电池（AA） 6节
使用说明书 1份
合格证 1份
便携箱 1个
