阻抗/增益·相位解析仪 ZGA5920
应对各种测量对象，实现高可靠性测最。
提供环境和信息
以提高性能可靠行为目标支持技术者解决课题
在数字家电、车载电子装置、节能化的功率电子装置等电子机器的性能日益提高的今天，对电子装置中使用的电子材料、电子零部件、电路的高性能及可靠性也有着更高的要求。
ZGA5920是为了测量阻抗、增益和相位，“正确掌握”其特性和性能而开发的综合解析装置。
为了给研究人员、技术人员提供需要的“计测信息”，配备了可实现高再现性的“测量环境”。
此外，兼备了优异的可用性，从测量、解析到使用解析结果进行模拟、输出报告及管理数据都可通过类似PC的方式简单操作，还配备了与外部装置连接及远程控制、提供测量辅助信息等功能。

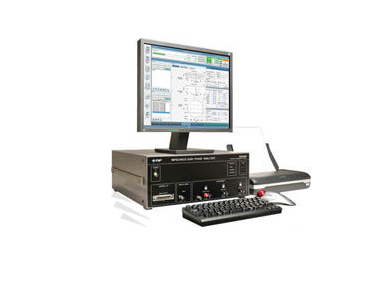

阻抗/增益·相位解析仪 ZGA5920
application palette
应用程序托盘
备有11种测量对象和22种测量项目
压电元件
电介质
磁性材料
线圈
电容
电阻
变压器
二极管
伺服
增益电路
滤波电路
测量阻抗
测量增益·相位
测量阻抗/增益·相位
将AD转换后的输入信号进行离散傅里叶转换（DFT）后得到的复数阻抗值进行运算，求出电容、电感、品质因素等被测物固有的阻抗特性及参数。进而，对扫描测量频率得到的复数阻抗频谱，可以使用本公司独创的算法，推测由R、L、C构成的等效回路及其常数。
在伺服解析中，还可以根据增益、相位测量得到的环路一圈增益及闭环增益等求出传递函数（回路模型），进行模拟。
在备有的的11种测量对象以外的测定中，可提供图表显示和数据输出功能、补偿功能等，支持用户独立评价、解析。
# 应对各种测量对象，实现高可靠性测量。 #
# #
# 能够从超低频率领域开始进行测量: 测量频率范围0.1mHz~15MHz
# #
# 对应功率器件和高压电路的测量: 最大输入电压250Vrms、 动态量程140dB
# #
# 丰富的测量扫描参数和频率轴高密度扫描: 频率、AC振幅、DC偏压、时间
# #
# 输入输出完全绝缘: 绝缘电压250Vrms
# #
# 提高测量数据可靠性的各种功能: 开路、短路补偿功能、均衡功能
# #
# 振幅压缩功能（模拟固定电流输出测量）
# #
# 产品阵容中备有驱动信号增幅用功率放大器、适合测量对象的夹具等丰富的外部装置
# 提高测量解析的效率！ 活用数据，流畅得连接系统 #
# #
# 测量条件和测量结果的数据管理功能
PC感的操作性和数据管理能力
# # main_display
# 重复测量的自动化
# #
# 测量辅助功能
提供与试样的连接方法等有助于测量的信息
# #
# 与外部装置的连接
控制I/O 8通道
# #
# 数据记录
配备模拟信号输入
# #
# 与用户系统的连接
提供软件开发人员用的工具包（SDK）
测量、解析示例 detaile
line
ZGA5920+amp 用模拟器无法了解！
用LCR测量仪或阻抗解析仪无法测量！
#
要正确评价特性，必须在实际的运行环境中测量
#
测量电子零部件的阻抗
电子装置中使用了大量的线圈及电容。要设计高性能的装置，正确的掌握并运用这些电子零部件的特性极为重要。电子零部件的测量使用LCR测量仪或阻抗解析仪等，测量电压、电流一般较小，只有几V、1A左右，对于在100V以上和10A条件下使用的零部件，测量值与实际条件下的使用值不同。
如果是ZGA5920····
●高电压输入 ●宽动态量程 ●输出入间绝缘
●高电压、大电流驱动用功率放大器 ●带电流检测回路测量适配器
上述条件使在实际运行条件下测量成为可能。
对测量、评价作为驱动器使用的压电元件等也极为有效。
#
测量开关电源的环路增益
评价回路的稳定性时，要测量环路增益。如果是ZGA5920····
●在环路中加载信号，在闭环的动作状态下测量开环增益
●自动算出可定量评价稳定性的相位容限、增益容限。
