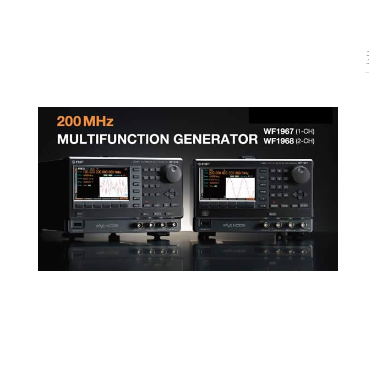

- 多功能信号发生器 WF1967/WF1968
0.01µHz ∼ 200MHz, 2种型号
NF信号发生器的基本理念是覆盖所有基本波形并充分响应高品质信号要求.
并且配有其它产品无法比拟的NF独特技术.
最高频率: 200 MHz (正弦波), 70 MHz (方波, 脉冲)
最高输出电压: 20 Vp-p/开放式 (10 Vp-p/50 Ω, 110 MHz 或低于)
波形振幅分辨率: 约为. 16 bit
输出波形种类:
正弦波,方波, 脉冲, 斜波, 噪音, DC, 参数变量及任意波
方波和脉冲具有高分辨率, 可变精度为 0.0001%
高速,大容量任意波: 420 MS/s, 4 Mi* words
* Mi represents 220 = 1048576
不同震荡模式:
连续，突发/触发/门控，内部/外部调制，扫描，突发和调制，扫描和调制
程控功能
“同步震荡信号” 功能:
自动同步信号输入由外部源至主输出信号.
外部接口: USB, GPIB, LAN (optional)
控制软件:
任意波形/程控编辑, 远程控制和记录
应用特定波形
-
使用多种功能的程控应用特定波形实例
三相交流波形
使用功能: 2通道联动操作,辅助输出
从CH1和CH2的主要输出是联动的，正弦波通过辅助输出，和一个同步的三相交流信号产生。该频率可以连续改变，甚至保持120个为每个输出的相位差.
3-phase AC Waveform3-phase AC Waveform
三相交流波形
使用功能:
2通道联动操作,辅助输出
LED 调光器噪声
使用功能:
参数可变波形
Full-wave rectifier circuit ripple wave
整流回路纹波全波形
Intermittent sine wave (3 waves + 1 wave)
间歇性正弦波 (3 波形 + 1 波形)
正弦波完成调幅并从CH1输出 , 并和另一个调幅正弦波有90°相位差; 相位调节波有CH2输出.
通过将参数变量波形的阻尼振荡波添加到正弦波输出作为一个任意波形.
