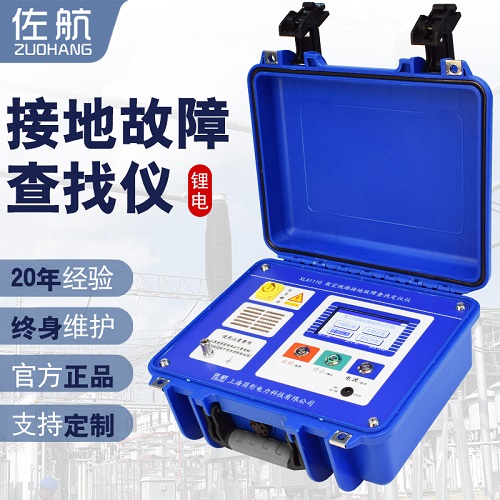

佐航 XLA1110 架空线路接地故障查找定位仪内置大容量锂电池供电，满负荷连续工作时间可达 4 小时。操作简单、接线方便，主机、采集器和接收器总质量不足 5Kg，非常适合野外作业。简单实用的人机界面实时显示故障信息，线路状况一目了然，同时能够自动识别故障上下游，对快速查找故障点提供了有力的数据依据，大大降低了对检测人员专业要求。在兼顾可靠性、便捷性的基础上，有力的保证了对故障点快速准确的定位。从根本上改变了配网接地故障定位的作业方法，使停电查线更为准确、快捷、方便、轻松，具有传统方法无法比拟的优势。

1. 充分注重用户的使用体验：体积小、重量轻、操作简单、定位快速准确、长时间工作稳定的特点，方便野外作业。

2. 适用于小电流接地系统配电网,能够检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。

3. 超低频高压直流信号、独有的高速采样技术以及先进算法有效的避免了系统分布电容影响，数据采样更加精确。

4. 整套仪器设计小巧，操作简单，自动化程度高，减少了人工参与判断引起的误判，提高了故障检测的准确性，大大提升了工作效率。

5. 全套设备采用内置大容量锂电池（可车载充电）和普通干电池供电，无需另外提供电源，极大的提高了仪器的便携性与野外作业实用性。

6. 信号主机可配置一组或是多组采集接收器同时作业，从而进一步提高查找速度。

7. 信号主机可以使用接收器对器遥控、遥测操作，更加有效的保证使用人员的安全和操作的便利性。

8. 采集器采用高灵敏度传感器，开机自动检测信号无信号自动关机，体积小、重量轻方便挂接。

9. 采集器和接收器采用无线技术传输数据，其有效通讯距离可达50m。

10. 接收器实时接受采集器数据，自动显示当前故障电流值、故障上下游方向、信号波形等数据。

11. 主机采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶，显示更清晰、内容更丰富。

12. 有好的人机交互界面，智能电源管理、剩余电量提示、低电量报警、长时间闲置提示等功能。

主机输出特性

输出频率 0.5Hz

开路电压 3000V

最大输出电流 40mA

接地电阻范围 0~100kΩ

检测线路长度 100km

电流输出精度 ±1mA

显示方式 中文480×270彩色液晶，背光功能 LCD尺寸 4.3寸

工作电源 内置锂电池或外置充电器，充电输入100-240VAC，50/60Hz

充电电压 16.8V

充电电流 3A

充电时间 约4小时

工作时间 大于4小时

无线通讯距离 小于50m

采集器

检测方式 直流电流测试钳

传输方式 433Mh无线传送

传输距离 小于50m

钳口尺寸 Φ48mm

测量范围 4mA-50mA

准确度 ±(读数×1%+4)

电源 7号碱性干电池（1.5V*4）

工作时间 7h

接收器

显示方式 中文全彩液晶，背光功能 LCD尺寸 2.4寸

传输方式 433Mhz无线传送

传输距离 小于50m

电源 7号碱性干电池（1.5V*4）

工作时间 6h

故障电流阈值 10mA

外形

主机 4.5kg   318X 280X 150mm

采集器 0.28kg 254×76×31mm

接收器 0.22kg 165×83×32mm

使用条件 温度 -10℃~55℃

湿度 ≤95％

海拔 <4500m

绝缘阻抗分辨率 ±0.1kΩ

故障方向 靠近信号发出端的故障点为上游、远离信号发出端的故障点为下游
